ศอกท่อเหล็กคาร์บอน ASTM A234 WPB-S LR SR DN300 SCH120 BW SMLS B16.9 พื้นผิวสีดำ
Product Details
| วัสดุ: | DN300 / 200 SCH120 B16.9 | ใบสมัคร: | บอยเลอร์, พลังงาน, ปิโตรเคมี, เหมืองแร่, อาหาร, กระดาษ, ก๊าซและอุตสาหกรรมของเหลว |
|---|---|---|---|
| ขนาด: | <i>OD: 1/2" NB - 48" NB.</i> <b>OD: 1/2 "NB - 48" NB</b> <i>WT: SCH 10S - SCH XX | มาตรฐาน: | ANSI B16.9, MSS SP 43 |
| ชนิด: | ไม่มีรอยต่อ / ERW / รอยเชื่อม / ประดิษฐ์ / ปลอมแปลง | แบบฟอร์ม: | ข้อศอกในรัศมียาวและสั้นใน 45 องศา, 90 องศา, 180 องศา, เท่ากัน, Tee ไม่เท่ากันและที Barred |
| เน้น |
ข้อศอกเหล็กเพล็กซ์,ข้อศอกก้นเชื่อม |
||
Product Description

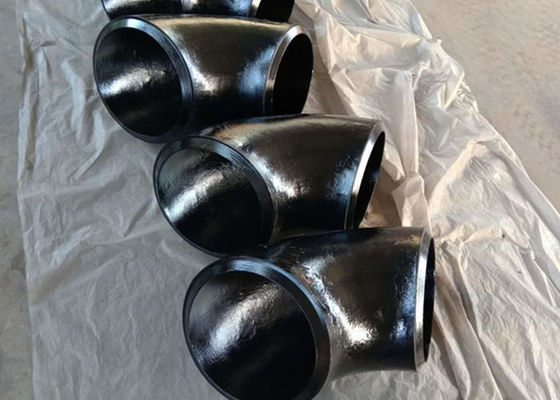

เหล็กกล้าคาร์บอนที่เหมาะสม, ASTM A234 WPB-S, 90DEG ข้อศอก LR SR, DN300 SCH120 BW SMLS B16.9, พื้นผิวสีดำ
ข้อต่อท่อเหล็กกล้าคาร์บอน - รัศมียาว Elbow 90
มาตรฐาน
| น้อย ขนาดท่อ |
ด้านนอก เส้นผ่าศูนย์กลาง |
ภายใน เส้นผ่าศูนย์กลาง |
ผนัง ความหนา |
ศูนย์ ถึงจุดจบ |
ท่อ ตารางเวลา |
น้ำหนัก ปอนด์ |
| 1/2 | 0.84 | 0.622 | 0.109 | 1.5 | 40 | 0.16 |
| 3/4 | 1.05 | 0.824 | 0.113 | 1.5 | 40 | 0.17 |
| 1 | 1.32 | 1.049 | 0.133 | 1.5 | 40 | 0.4 |
| 1 1/4 | 1.66 | 1.38 | 0.14 | 1.88 | 40 | 0.55 |
| 1 1/2 | 1.9 | 1.61 | 0.145 | 2.25 | 40 | 0.8 |
| 2 | 2.38 | 2.07 | 0.154 | 3 | 40 | 1.6 |
| 2 1/2 | 2.88 | 2.47 | 0.203 | 3.75 | 40 | 3.2 |
| 3 | 3.5 | 3.07 | 0.216 | 4.5 | 40 | 4.8 |
| 3 1/2 | 4 | 3.55 | 0.226 | 5.25 | 40 | 6.6 |
| 4 | 4.5 | 4.03 | 0.237 | 6 | 40 | 8.9 |
| 5 | 5.56 | 5.05 | 0.258 | 7.5 | 40 | 15.1 |
| 6 | 6.62 | 6.07 | 0.28 | 9 | 40 | 24 |
| 8 | 8.62 | 7.98 | 0.322 | 12 | 40 | 47.8 |
| 10 | 10.75 | 10.02 | 0.365 | 15 | 40 | 83.4 |
| 12 | 12.75 | 12 | 0.375 | 18 | * * * * | 123 |
| 14 | 14 | 13.25 | 0.375 | 21 | 30 | 155 |
| 16 | 16 | 15.25 | 0.375 | 24 | 30 | 206 |
| 18 | 18 | 17.25 | 0.375 | 27 | * * * * | 262 |
| 20 | 20 | 19.25 | 0.375 | 30 | 20 | 324 |
| 24 | 24 | 23.25 | 0.375 | 36 | 20 | 466 |
| 30 | 30 | 29.25 | 0.375 | 45 | * * * * | 720 |
| 36 | 36 | 35.25 | 0.375 | 54 | * * * * | 1,039 |
| 42 | 42 | 41.25 | 0.375 | 63 | * * * * | 1,420 |
| 48 | 48 | 47.25 | 0.375 | 72 | * * * * | 2,000 |
แข็งแกร่งเป็นพิเศษ
| น้อย ขนาดท่อ |
ด้านนอก เส้นผ่าศูนย์กลาง |
ภายใน เส้นผ่าศูนย์กลาง |
ผนัง ความหนา |
ศูนย์ ถึงจุดจบ |
ท่อ ตารางเวลา |
น้ำหนัก ปอนด์ |
| 1/2 | 0.84 | 0.546 | 0.147 | 1.5 | 80 | 0.26 |
| 3/4 | 1.05 | 0.742 | 0.154 | 1.5 | 80 | 0.29 |
| 1 | 1.32 | 0.957 | 0.179 | 1.5 | 80 | 0.48 |
| 1 1/4 | 1.66 | 1.27 | 0.191 | 1.88 | 80 | 0.79 |
| 1 1/2 | 1.9 | 1.5 | 0.2 | 2.25 | 80 | 1.2 |
| 2 | 2.37 | 1.93 | 0.218 | 3 | 80 | 2.1 |
| 2 1/2 | 2.88 | 2.32 | 0.276 | 3.75 | 80 | 3.8 |
| 3 | 3.5 | 2.9 | 0.3 | 4.5 | 80 | 6.3 |
| 3 1/2 | 4 | 3.36 | 0.318 | 5.25 | 80 | 8.6 |
| 4 | 4.5 | 3.82 | 0.337 | 6 | 80 | 12.5 |
| 5 | 5.56 | 4.81 | 0.375 | 7.5 | 80 | 21.2 |
| 6 | 6.63 | 5.76 | 0.432 | 9 | 80 | 34.4 |
| 8 | 8.63 | 7.63 | 0.5 | 12 | 80 | 71.3 |
| 10 | 10.75 | 9.75 | 0.5 | 15 | 60 | 111 |
| 12 | 12.75 | 11.75 | 0.5 | 18 | * * * * | 158 |
| 14 | 14 | 13 | 0.5 | 21 | * * * * | 201 |
| 16 | 16 | 15 | 0.5 | 24 | 40 | 270 |
| 18 | 18 | 17 | 0.5 | 27 | * * * * | 348 |
| 20 | 20 | 19 | 0.5 | 30 | 30 | 422 |
| 24 | 24 | 23 | 0.5 | 36 | * * * * | 604 |
| 30 | 30 | 29 | 0.5 | 45 | 20 | 997 |
| 36 | 36 | 35 | 0.5 | 54 | 20 | 1,380 |
| 42 | 42 | 41 | 0.5 | 63 | * * * * | 1,880 |
| 48 | 48 | 47 | 0.5 | 72 | * * * * | 2,502 |
ช่วงที่ผลิตภัณฑ์:
ขนาด: 1/8 "NB ถึง 48" NB IN
กำหนดการ: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
ประเภท: ไร้รอยต่อ / ERW / รอย / ประดิษฐ์ / ปลอมแปลง
รูปแบบ: ลดนอกรีต, ศูนย์กลางลด
วัสดุ
ท่อสเตนเลสสตีล - SS Reducer
ASTM A403 WP Gr. ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Carbon Steel Reducer - CS Reducer
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 และ WPHY 70
เหล็กกล้าคาร์บอนลดอุณหภูมิต่ำ - LTCS Reducer
ASTM A420 WPL3 / A420WPL6
โลหะผสมเหล็กลด - AS Reducer
ASTM / ASME A/SA 234 Gr. ASTM / ASME A / SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91 WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
เพล็กซ์เหล็กลด
ASTM A 815 UNS NO S 31803, S 32205
โลหะผสมนิกเกิลลด
มาตรฐาน
- ASTM / ASME SB 336
- UNS 10276 (HASTELLOY C 276 Reducer)
- UNS 2200 (NICKEL 200 Reducer),
- UNS 2201 (NICKEL 201 Reducer),
- UNS 4400 (MONEL 400 Reducer),
- UNS 8020 (ลด 20 อัลลอย),
- UNS 8825 (INCONEL 825 Reducer),
- UNS 6600 (ลดจำนวน INCONEL 600)
- UNS 6601 (INCONEL 601 Reducer),
- UNS 6625 (INCONEL 625 Reducer),
บริการเสริม
- จุ่มร้อนชุบสังกะสี
- เคลือบอีพ็อกซี่
