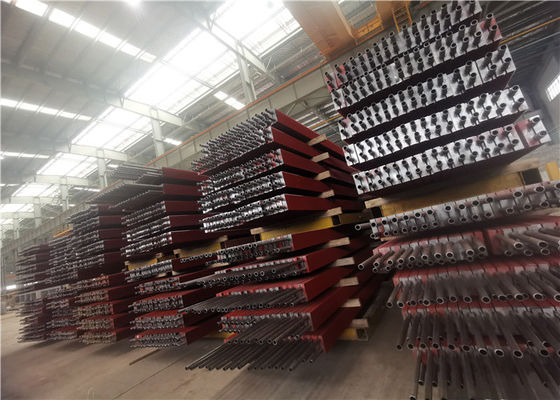

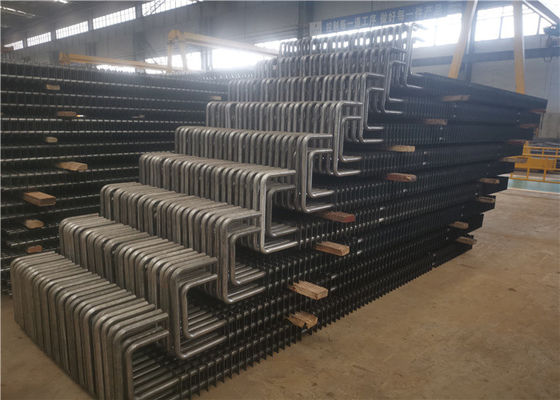

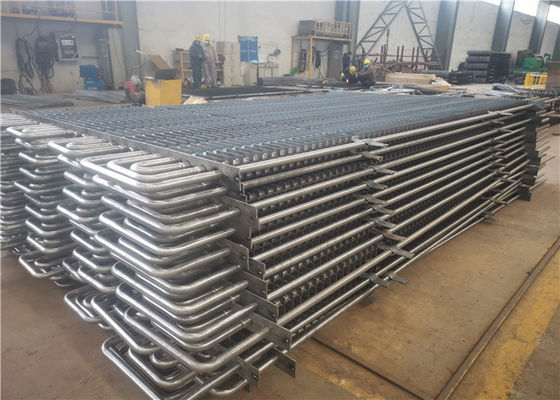

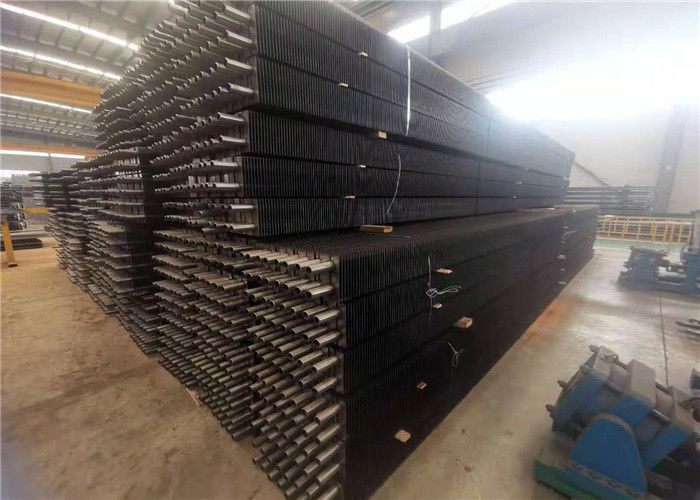

OD 54MM H ชนิดท่อครีบ ASME แบบไม่มีรอยต่อ
Product Details
| พิมพ์: | Fin Tube, Heat Exchanger Tube | สี: | ที่กำหนดเอง |
|---|---|---|---|
| บรรจุภัณฑ์: | กรณีไม้ที่มีโครงเหล็กในการรวมกลุ่ม ฯลฯ | เชื่อม: | การเชื่อมความถี่สูง |
| การประกัน: | 1 ปี | การทำงาน: | แลกเปลี่ยนความร้อน |
| เน้น |
ท่อครีบหม้อไอน้ำ asme,ท่อครีบหม้อไอน้ำ OD 54MM,ท่อครีบหม้อต้มไร้รอยต่อ |
||
Product Description
ท่อแลกเปลี่ยนความร้อนแบบครีบหม้อน้ำชนิด H ประสิทธิภาพสูง
แนะนำผลิตภัณฑ์
ท่อครีบเป็นท่อที่มีครีบเล็ก ๆ รอบผิวด้านนอก
ครีบเหล่านี้ทำหน้าที่เป็นตัวกรองและกลไกในการถ่ายเทความร้อนจากวัสดุภายในท่อไปยังพื้นที่ภายนอกหรือในทางกลับกันท่อ Fin ใช้ในแอพพลิเคชั่นที่ต้องการการถ่ายเทความร้อนจากของเหลวร้อนไปยังของเหลวที่เย็นกว่าผ่านผนังของท่อ
H-fin Tubes มีแผ่นเหล็กสองแผ่น โดยมีหลอดฟลูออเรสเซนต์เชื่อมเข้าด้วยกันแบบสมมาตรเพื่อสร้างครีบ (ครีบของชิ้นผีเสื้อ) สร้างรูปทรงที่คล้ายกับตัวอักษร "H" ซึ่งช่วยประหยัดพลังงานได้อย่างมีประสิทธิภาพ ท่อยังมีอัตราการเชื่อมหลอมสูงและความต้านทานแรงดึงสูง ท่อ H-fin ประกอบกับตัวประหยัด H ซึ่งมีประสิทธิภาพสูง มีความต้านทานน้อย สึกหรอน้อยลงและน้ำหนักเบา
| ผลิตภัณฑ์ | หลอดครีบ |
| ท่อฐาน | เชื่อมหรือไม่มีรอยต่อ |
| วัสดุ | เหล็กกล้าคาร์บอน เหล็กกล้าอัลลอย เหล็กกล้าไร้สนิม โลหะผสมที่ไม่ใช่เหล็ก และโลหะผสมนิกเกิล |
| แอปพลิเคชัน | H economizer, H evaporator, H superheater, H air heater และอื่น ๆ |
ข้อดี
1.ป้องกันการกัดกร่อน
2.ป้องกันการสึกหรอ
3.ความต้านทานการสัมผัสต่ำ
4. ความเสถียรสูง
5.ความสามารถในการป้องกันการสะสมของฝุ่น
โครงสร้าง
ผลิตภัณฑ์ของเราสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้าและสถานการณ์ เราออกแบบและผลิตหลอด H-fin ที่ปลอดภัย เชื่อถือได้ และมีประสิทธิภาพ นอกจากนี้ HD BOILER ยังได้เสร็จสิ้นระบบการประกันคุณภาพผลิตภัณฑ์แบบสแตนด์อโลนอีกด้วย การผลิตหลอด H-fin มี ประสิทธิภาพการถ่ายเทความร้อนสูง มีความต้านทานก๊าซไอเสีย และออกแบบมาสำหรับพื้นที่ขนาดเล็ก
พารามิเตอร์
| รหัสสินค้า | NS | D0 | NS | . | ชม | NS | NS | s1 | s2 | NS | NS | โฆษณา | NS |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | กก./ม. | m2/m | ตร.ม./กก. | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.505 | 0.6336 | 0.08442 | 6.3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.848 | 0.6336 | 0.08073 | 6.3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2.4 | 1.5 | 3.3 | 8.158 | 0.6336 | 0.07766 | 6.3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.305 | 0.4989 | 0.07913 | 4.96 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.635 | 0.4989 | 0.07519 | 4.96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.951 | 0.4989 | 0.07177 | 4.96 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.102 | 0.5709 | 0.07046 | 4.78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.497 | 0.5709 | 0.06719 | 4.78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.173 | 0.4895 | 0.06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.566 | 0.4895 | 0.0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.548 | 0.4326 | 0.06606 | 3.62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.939 | 0.4326 | 0.06234 | 3.62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.51 | 0.6148 | 0.06466 | 4.66 |
| 14 | 66 | 42 | 33 | 4.5 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.945 | 0.6148 | 0.06182 | 4.66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.477 | 0.5278 | 0.06226 | 4 |
| 16 | 66 | 42 | 33 | 4.5 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.908 | 0.5278 | 0.05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2.8 | 1.8 | 3.6 | 7.761 | 0.4669 | 0.06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4.5 | 12 | 13 | 2.8 | 1.8 | 3.6 | 8.191 | 0.4669 | 0.057 | 3.54 |
ใบรับรอง
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co.,Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าทางอุตสาหกรรม;ความร้อนเหลือทิ้ง;การเผาขยะชีวมวล;ตัวพาความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่หลากหลาย HD Boiler นำเสนอบริการที่ไม่เหมือนใครในตลาด รวมถึงการออกแบบหม้อไอน้ำ การผลิต การติดตั้ง การบำรุงรักษา และการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
1. พื้นที่การผลิต 200,000 ตารางเมตร
2. 150 วิศวกร
3. 600 ช่างเชื่อมรหัส
4. ผู้ตรวจสอบที่ได้รับอนุญาต 60 คน (ผู้สอน NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิต Boiler
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. ASME 'S', 'U' และ NB การอนุญาตแสตมป์
