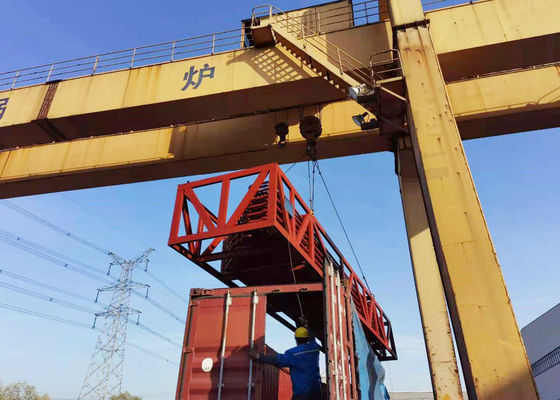

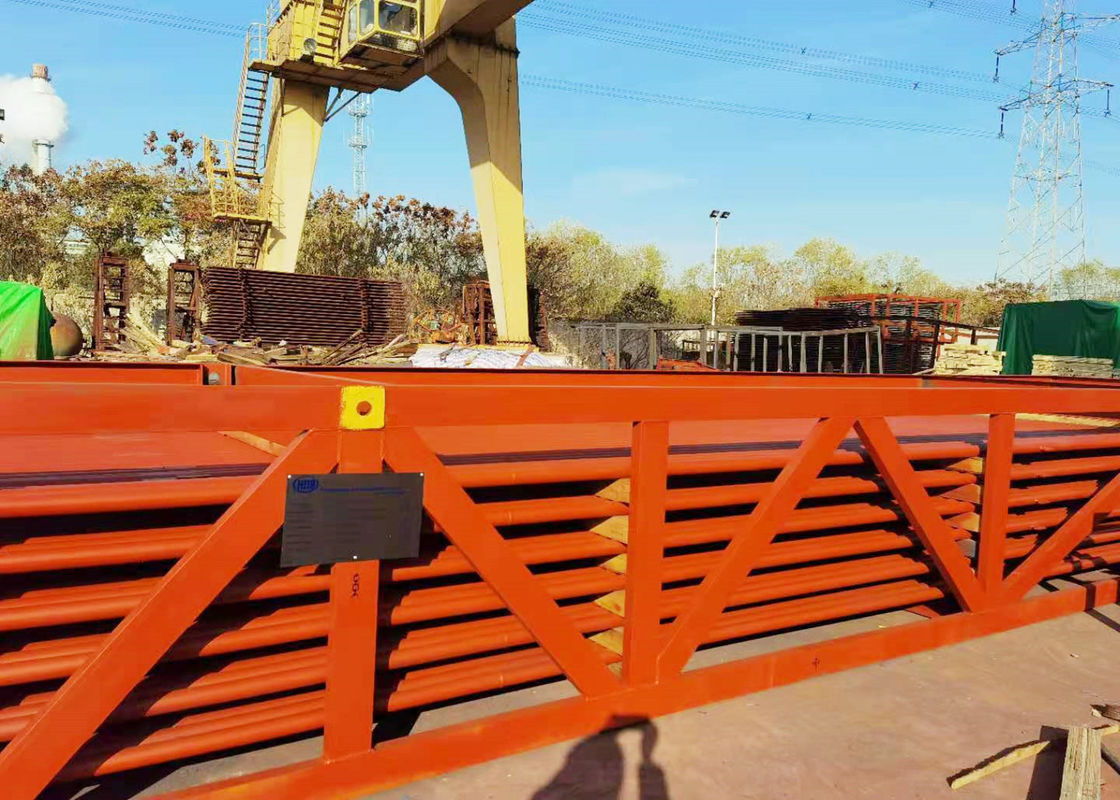

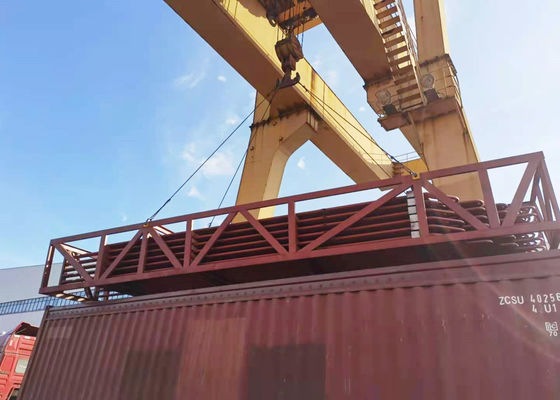

TUV ภาพวาดท่อ Serpentine สำหรับหม้อไอน้ำถ่านหินบด

สำหรับหม้อไอน้ำของโรงไฟฟ้าเป็นวิธีที่สำคัญในการเพิ่มเศรษฐกิจเชิงความร้อนของสถานีพลังงานความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูก จำกัด โดยวัสดุโลหะการออกแบบซูเปอร์ฮีตเตอร์ต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนต่ำกว่าอุณหภูมิที่อนุญาตของการต้านทานการเกิดออกซิเดชันของเหล็กและในขณะเดียวกันก็ตรวจสอบให้แน่ใจว่ามีความแข็งแรงเชิงกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำหม้อไอน้ำสถานี pwoer ในประเทศของเราโดยทั่วไปแล้วใช้แรงดันสูงอุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงพิเศษ (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดันวิกฤต พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่หน่วยเพียงไม่กี่ยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น

ด้วยการเพิ่มความดันไอน้ำเพื่อลดความชื้นของไอน้ำของหางกังหันไอน้ำรวมทั้งปรับปรุงการประหยัดความร้อนของโรงไฟฟ้าระบบอุ่นกลางใช้กันอย่างแพร่หลายในสถานีไฟฟ้าที่มีพารามิเตอร์สูงเช่นการส่งไอเสียของความดันสูง กระบอกสูบในกังหันไอน้ำอีกครั้งเพื่อให้ความร้อนอีกครั้งในหม้อไอน้ำที่อุณหภูมิสูงจากนั้นส่งกลับไปที่กระบอกสูบแรงดันปานกลางและแรงดันต่ำของกังหันไอน้ำขยายตัวและทำงานองค์ประกอบสำหรับการให้ความร้อนเรียกว่าตัวทำให้ร้อน

ในหม้อไอน้ำสมัยใหม่ปริมาณการใช้การดูดซับความร้อนของซูเปอร์ฮีตเตอร์และฮีตเตอร์มากกว่าครึ่งหนึ่งของการดูดซับความร้อนทั้งหมดสำหรับของเหลวที่ใช้งานได้ดังนั้นพื้นผิวทำความร้อนของซูเปอร์ฮีตเตอร์และฮีตเตอร์จึงมีสัดส่วนที่มากในพื้นผิวทำความร้อนทั้งหมดของหม้อไอน้ำและจะต้องวาง ในบริเวณที่อุณหภูมิควันสูงขึ้นสภาพการทำงานจะเลวร้ายที่สุดในบรรดาพื้นผิวทำความร้อนทั้งหมดอุณหภูมิผนังท่อของพื้นผิวทำความร้อนใกล้เคียงกับค่าสูงสุดอุณหภูมิของเหล็กที่อนุญาตดังนั้นการจัดวางที่เหมาะสมการออกแบบ superheaters และเครื่องทำความร้อนจึงมีความสำคัญมากสำหรับความประหยัดและความน่าเชื่อถือสำหรับหม้อไอน้ำในขณะที่เมื่อพูดถึงการออกแบบบนพื้นฐานของการประกันความปลอดภัยและความน่าเชื่อถือของซูเปอร์ฮีตเตอร์และฮีตเตอร์จำเป็นอย่างยิ่งที่จะต้องประหยัดการใช้โลหะให้ดีที่สุดโดยเฉพาะอย่างยิ่งเพื่อประหยัดการใช้โลหะผสม

หน้าที่และลักษณะของ superheaters และheaters

ฟังก์ชั่นของ superheaters และเครื่องทำความร้อน:

ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อนใช้เพื่อเพิ่มอุณหภูมิของไอน้ำโดยมีจุดมุ่งหมายเพื่อปรับปรุงเอนทาลปีของไอน้ำและเพิ่มเติมเพื่อเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับสถานีไฟฟ้า

Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่ผ่านการเผาแล้วไปยังไอน้ำร้อนยวดยิ่งที่มีอุณหภูมิบางอย่างเมื่อโหลดหม้อไอน้ำหรือสภาพการทำงานอื่น ๆ เปลี่ยนไปจำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของไอน้ำร้อนยวดยิ่งอยู่ในเกณฑ์ปกติและอยู่ในช่วงการเปลี่ยนแปลงอุณหภูมิที่อนุญาต

จากการหมุนเวียนความร้อนในสถานีไฟฟ้าพารามิเตอร์เดิมของความดันและอุณหภูมิสูงขึ้นประสิทธิภาพเชิงความร้อนของการหมุนเวียนดีขึ้นหรือความชื้นของไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไปส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิของไอน้ำ superheaer ถูก จำกัด โดยวัสดุโลหะในปัจจุบันเนื่องจากข้อ จำกัด ของวัสดุโลหะอุณหภูมิที่ร้อนยวดยิ่งสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังคงอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นของไอน้ำของใบพัดของกังหันไอน้ำ ด้านหลังใหญ่เกินไปจึงใช้ระบบอุ่นกลาง

หน้าที่ของเครื่องทำความร้อนคือการระบายความร้อนของกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิที่อุ่นซึ่งใกล้เคียงหรือเท่ากับอุณหภูมิที่ร้อนยิ่งยวดจากนั้นส่งไปยังกระบอกสูบแรงดันกลางและความดันต่ำเพื่อขยายและทำงานเพื่อเพิ่มความแห้งของใบพัดของกังหันไอน้ำ ด้านหลังโดยปกติความดันของไอน้ำอุ่นจะเท่ากับหนึ่งในห้าของไอน้ำร้อนยวดยิ่งการใช้ระบบทำความร้อนสามารถเพิ่มประสิทธิภาพการระบายความร้อนสำหรับโรงไฟฟ้าได้ 4-5%
