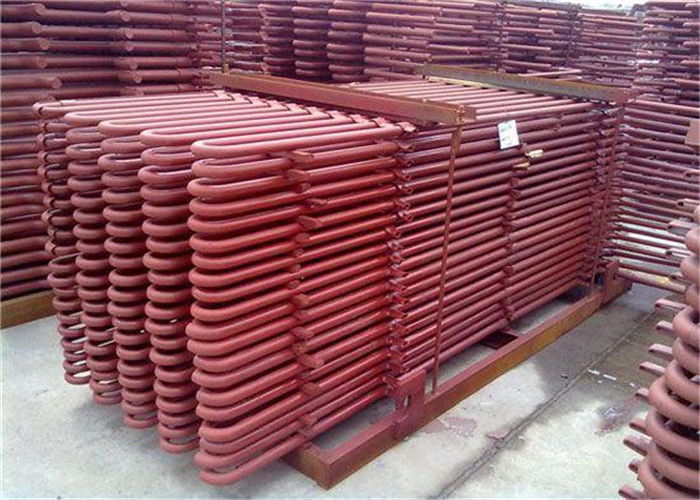

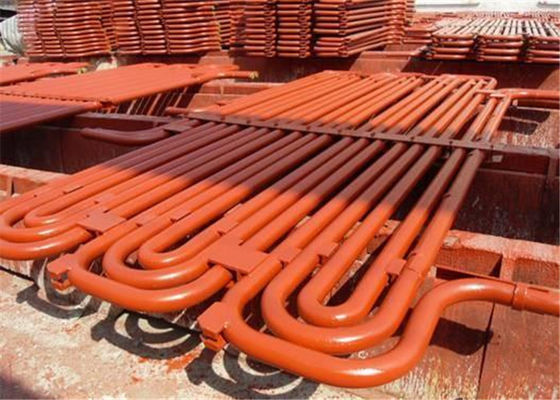

ASME U ท่ออสรพิษแลกเปลี่ยนความร้อนแบบโค้งพร้อมใบรับรอง ABS

Heat Exchanger Economizer Coil Serpentine Tube สำหรับหม้อไอน้ำที่ได้รับการรับรองประสิทธิภาพสูง

การแนะนำสินค้า

หัวดงเทคโนโลยีพลังงานเกี่ยวข้องกับเหล็กกล้าไร้สนิมออสเทนนิติก, เหล็กโลหะผสมนิกเกิล (Hastelloy, Monel, Inconel, Incoloy) ท่อและท่อที่ไร้รอยต่อและเชื่อมมาแล้วมากกว่า 35 ปีทุกปีขายท่อและท่อเหล็กมากกว่า 50000 ตันลูกค้าของเราครอบคลุมมากกว่า 45 ประเทศเช่นอิตาลีสหราชอาณาจักร Gernmany สหรัฐอเมริกาแคนาดาชิลีโคลอมเบียซาอุดีอาระเบียรัสเซียเกาหลีสิงคโปร์ออสเตรียโปแลนด์ฝรั่งเศส .... และกลุ่ม บริษัท สาขาและโรงงานของเรา ได้รับการอนุมัติแล้วโดย:ABS, DNV, GL, BV, PED 97/23 / EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004

ท่อ U-Bendใช้กันอย่างแพร่หลายในระบบแลกเปลี่ยนความร้อนอุปกรณ์แลกเปลี่ยนความร้อนบนพื้นฐานของ

ท่อยูสเตนเลสแบบไม่มีรอยต่อและท่อโค้งสเตนเลสสตีลแบบเชื่อมเป็นสิ่งจำเป็นในสาขาที่สำคัญและสำคัญเชิงกลยุทธ์ - หม้อไอน้ำเครื่องแลกเปลี่ยนความร้อนการสร้างเครื่องจักรนิวเคลียร์และปิโตรเคมี

Hua Dong Energy Technology เริ่มผลิต Serpentine Tube ตั้งแต่ปี 1985 จนถึงตอนนี้มีการจัดหามากกว่า

ท่อเหล็ก Serpentine 300,000 ตันไปยังกว่า 30 ประเทศ

ท่อ U-Bend เป็นไปตามมาตรฐานต่อไปนี้:

1. ASTM A688 / ASME SA688

2. ASTM A803 / ASME SA803

3. ASTM A556 / ASME SA556

เกรดเหล็ก:

สามารถผลิตท่อโลหะผสมและเกรดเหล็กอื่น ๆ ได้ตามข้อตกลง

ความต้องการทางด้านเทคนิค:

ท่อตรงข้อกำหนดมาตรฐานสำหรับการดัด:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 ฯลฯ

การทำเครื่องหมาย: ก่อนทำการดัดโดยเครื่องมาร์คกิ้งทั่วความยาวท่อ (ส่วนงอหลังจากความร้อน

การรักษาโดยไม่ต้องทำเครื่องหมาย)

บันทึก: นอกจากนี้ยังสามารถทำเครื่องหมายได้หลังจากดัดชิ้นส่วนตรงของท่อ U-Bending

ท่อ U-Bend:

-TEMA RCB 2.31 มาตรฐานของสมาคมผู้ผลิตท่อแลกเปลี่ยน (ฉบับที่ 9)

-ASTM A688 / ASME SA688 ข้อกำหนดมาตรฐานสำหรับท่อเชื่อมที่ทนต่อการกัดกร่อนของออสเทนนิติก

เกรดเหล็กออกแบบมาสำหรับหม้อต้มน้ำป้อน

-ASTM B163 / ASME SA163 ข้อกำหนดทางเทคนิคมาตรฐานสำหรับท่อของโลหะผสมนิกเกิลและนิกเกิลสำหรับ

คอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน

- ข้อมูลจำเพาะของลูกค้า

รัศมีการดัด: ตั้งแต่ 1.5 * OD (เส้นผ่านศูนย์กลางภายนอก) ถึง 1500 มม

เมื่อสั่งซื้อหลอดที่มีรัศมีน้อยกว่าหรือเท่ากับ 1.5 * OD จำเป็นต้องยอมรับความแม่นยำของรูปทรงเรขาคณิต

ท่อตรงความยาวสูงสุด: (ก่อนการดัด): 35000 มม.

ความยาวของขา:ต่ำสุด 1 เมตรสูงสุด16500 มม. (สำหรับ Max R = 1500 มม.)

บันทึก: ขนาดอื่น ๆ สามารถใช้ได้ตามข้อตกลง

การรักษาความร้อน: คลายความเครียดหลังจากการดัด U (พื้นที่การดัดบวก 300 มม. สำหรับแต่ละขา)

การทดสอบ Hydrostatic หลังจาก U Bending: แรงดันทดสอบสูงสุด 600 บาร์แช่ 10 วินาทีด้วย

น้ำที่ปราศจากวัสดุการทำความสะอาดอากาศอัดหลังการทดสอบพลังน้ำ

บรรจุภัณฑ์: ในกล่องไม้ที่ผ่านการรมยาที่มีขนาดเหมาะสมสำหรับการขนส่งที่แข็งแกร่งและคุ้มค่ากับการขนส่ง

แต่ละหลอดความยาวรัศมีเส้นผ่านศูนย์กลางตามข้อกำหนดของ PO รวมทั้งห่อด้วยโพลีเอทิลีน

ฟิล์มที่มีฝาพลาสติกอ่อนที่ปลายท่อทั้งสองข้าง

การทดสอบคุณภาพบางส่วนที่ดำเนินการโดยเราประกอบด้วย:

การทดสอบเสริม: นอกเหนือจากการทดสอบดังกล่าวข้างต้นแล้วเรายังดำเนินการทดสอบผลิตภัณฑ์ที่ผลิตเพิ่มเติมการทดสอบที่ดำเนินการภายใต้สิ่งนี้ ได้แก่ :
