ท่อหม้อไอน้ำไร้รอยต่อเชื่อมความถี่สูงมาตรฐาน ASME
Product Details
| ประเภท: | Fin Tube, Heat Exchanger Tube | สี: | ที่กำหนดเอง |
|---|---|---|---|
| บรรจุภัณฑ์: | กรณีไม้ที่มีโครงเหล็กในการรวมกลุ่ม ฯลฯ | เชื่อม: | การเชื่อมความถี่สูง |
| การประกัน: | 1 ปี | ฟังก์ชัน: | แลกเปลี่ยนความร้อน |
| เน้น |
ท่อหม้อไอน้ำแบบไม่มีรอยต่อ ASME,ท่อหม้อไอน้ำแบบไม่มีรอยต่อ,ท่อครีบไร้รอยต่อ ASME |
||
Product Description

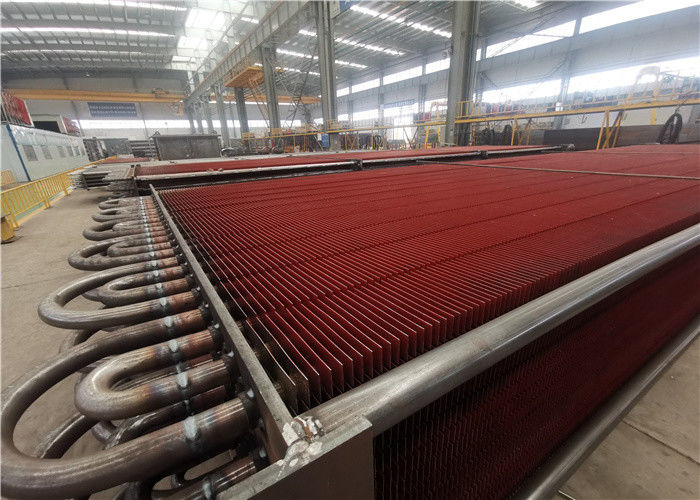

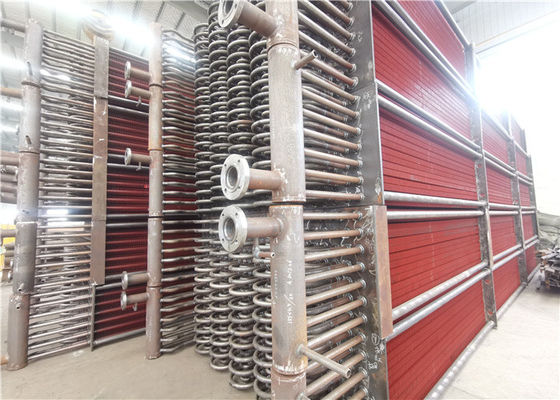

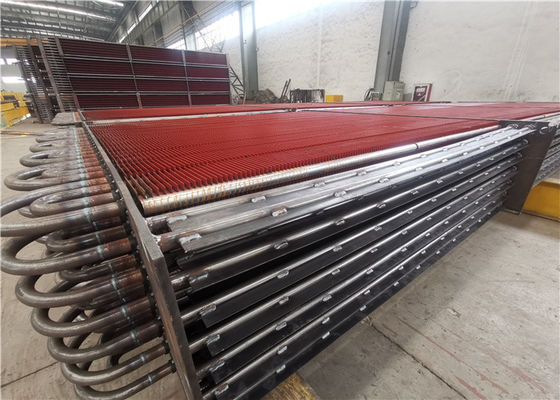

ท่อแลกเปลี่ยนความร้อนแบบท่อครีบหม้อไอน้ำชนิด H ประสิทธิภาพสูง
แนะนำผลิตภัณฑ์
ท่อครีบเป็นท่อที่มีครีบเล็ก ๆ อยู่รอบ ๆ ผิวด้านนอก
ท่อชนิด H มีอัตราการเชื่อมฟิวชั่นสูงและความต้านทานแรงดึงในการเชื่อมมีความต้านทานต่อการสัมผัสเพียงเล็กน้อยและประสิทธิภาพการถ่ายเทความร้อนและความสามารถในการปรับขนาดเป็นข้อดีเพิ่มเติมท่อ H-fin ประกอบเข้ากับเครื่องประหยัดพลังงาน H ซึ่งมีประสิทธิภาพสูงความต้านทานต่ำและน้ำหนักเบาเมื่อเทียบกับท่อครีบหรือท่อเกลียวแบบเดิมท่อ H-fin สามารถขยายพื้นผิวทำความร้อนได้อย่างมากเมื่อขอบเขตของผลของการถ่ายเทความร้อนเท่ากันเครื่องประหยัดท่อ H-fin ใช้พื้นที่น้อยลงนอกเหนือจากเครื่องประหยัดพลังงาน H ฮีตเตอร์ H ฮีตเตอร์ H และผลิตภัณฑ์อื่น ๆ อีกมากมายท่อ H-fin รวมอยู่ใน "แคตตาล็อกผลิตภัณฑ์ไฮเทคของจีน"
ครีบเหล่านี้ทำหน้าที่เป็นตัวกรองและกลไกในการถ่ายเทความร้อนจากวัสดุภายในท่อไปยังพื้นที่ภายนอกหรือในทางกลับกันท่อครีบใช้ในงานที่ต้องการการถ่ายเทความร้อนจากของเหลวร้อนไปยังของเหลวที่เย็นกว่าผ่านผนังของท่อ
H-fin Tubes มีแผ่นเหล็กสองแผ่นโดยมีหลอดฟลูออเรสเซนต์เชื่อมเข้าด้วยกันอย่างสมมาตรเพื่อสร้างครีบ (ครีบของชิ้นส่วนผีเสื้อ) สร้างรูปร่างที่ดูเหมือนตัวอักษร "H" ทำให้ประหยัดพลังงานได้อย่างมีประสิทธิภาพพื้นผิวทำความร้อนขยายได้ ท่อยังมีอัตราการเชื่อมฟิวชั่นที่สูงและความต้านทานแรงดึงในการเชื่อมท่อ H-fin ประกอบเข้ากับเครื่องประหยัดพลังงาน H ซึ่งมีประสิทธิภาพสูงต้านทานน้อยสึกหรอน้อยและน้ำหนักเบา
| สินค้า | ท่อ H-fin |
| ท่อฐาน | รอยหรือไม่มีรอยต่อ |
| วัสดุ | เหล็กกล้าคาร์บอนโลหะผสมเหล็กกล้าไร้สนิมโลหะผสมที่ไม่ใช่เหล็กและโลหะผสมนิกเกิล |
| แอปพลิเคชัน | เครื่องประหยัดพลังงาน, เครื่องระเหย H, ฮีตเตอร์ฮีทเตอร์ H, เครื่องทำอากาศ H และอื่น ๆ |
ข้อดี
1. ป้องกันการกัดกร่อน
2. ป้องกันการสึกหรอ
3. ความต้านทานต่อการสัมผัสต่ำ
4. ความเสถียรสูง
5. ความสามารถในการป้องกันการสะสมของฝุ่นละออง
โครงสร้าง
ผลิตภัณฑ์ของเราสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้าและสถานการณ์เราออกแบบและผลิตท่อ H-fin ที่ปลอดภัยเชื่อถือได้และมีประสิทธิภาพนอกจากนี้ HD BOILER ยังเสร็จสิ้นระบบการประกันคุณภาพผลิตภัณฑ์แบบสแตนด์อะโลนการผลิตท่อ H-fin มาพร้อมกับ ประสิทธิภาพการถ่ายเทความร้อนสูงมีความต้านทานต่อก๊าซไอเสียและได้รับการออกแบบมาสำหรับพื้นที่ขนาดเล็ก
พารามิเตอร์
| รหัสสินค้า | ง | D0 | ง | δ | ซ | t | s | s1 | s2 | ช | ก | โฆษณา | ข |
| มม | มม | มม | มม | มม | มม | มม | มม | มม | กก. / ม | ตร.ม. / ม | ตร.ม. / กก | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.505 | 0.6336 | 0.08442 | 6.3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.848 | 0.6336 | 0.08073 | 6.3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2.4 | 1.5 | 3.3 | 8.158 | 0.6336 | 0.07766 | 6.3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.305 | 0.4989 | 0.07913 | 4.96 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.635 | 0.4989 | 0.07519 | 4.96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.951 | 0.4989 | 0.07177 | 4.96 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.102 | 0.5709 | 0.07046 | 4.78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.497 | 0.5709 | 0.06719 | 4.78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.173 | 0.4895 | 0.06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.566 | 0.4895 | 0.0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.548 | 0.4326 | 0.06606 | 3.62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.939 | 0.4326 | 0.06234 | 3.62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.51 | 0.6148 | 0.06466 | 4.66 |
| 14 | 66 | 42 | 33 | 4.5 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.945 | 0.6148 | 0.06182 | 4.66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.477 | 0.5278 | 0.06226 | 4 |
| 16 | 66 | 42 | 33 | 4.5 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.908 | 0.5278 | 0.05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2.8 | 1.8 | 3.6 | 7.761 | 0.4669 | 0.06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4.5 | 12 | 13 | 2.8 | 1.8 | 3.6 | 8.191 | 0.4669 | 0.057 | 3.54 |
รับรอง
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าอุตสาหกรรม;ความร้อนเหลือทิ้งการเผาขยะชีวมวล;ผู้ให้บริการความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่ไม่เหมือนใครรวมถึงการออกแบบหม้อไอน้ำการประดิษฐ์การติดตั้งการบำรุงรักษาและการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
