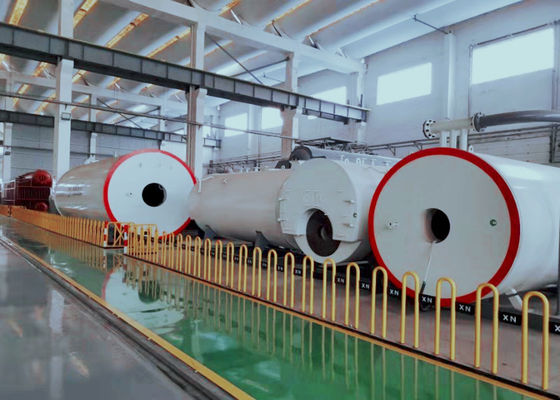

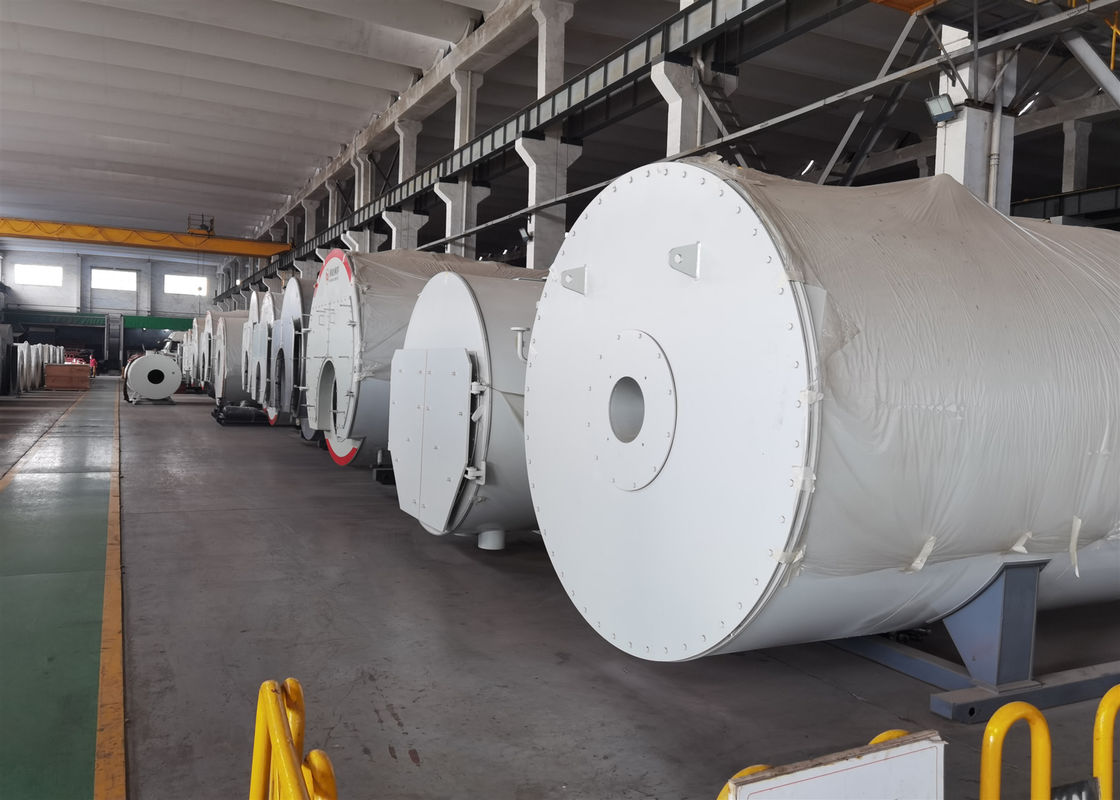

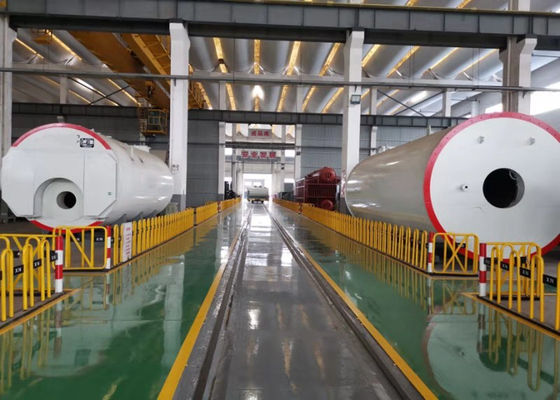

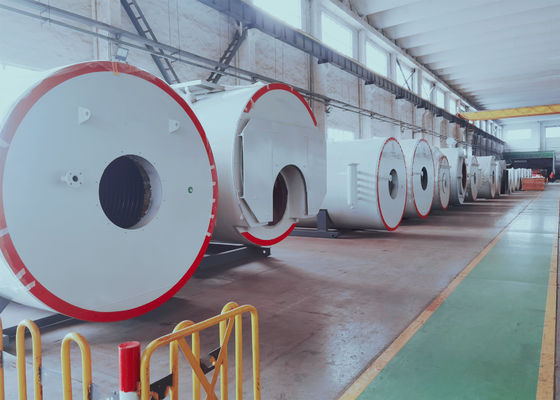

1.1mpa หม้อไอน้ำก๊าซธรรมชาติโพรเพนแนวนอนแบบแนวนอน
Product Details
| ชื่อผลิตภัณฑ์: | หม้อไอน้ำตัวพาความร้อนอินทรีย์ที่ใช้แก๊ส/น้ำมันO | วัสดุของท่อภายใน: | 20 GB3087 |
|---|---|---|---|
| ใบสมัคร: | ปิโตรเคมี, เคมี, การพิมพ์, ยาง, สิ่งทอ | คำสำคัญ: | หม้อน้ำตัวพาความร้อนอินทรีย์ |
| เน้น |
หม้อไอน้ำที่ใช้ก๊าซธรรมชาติในแนวนอน,หม้อไอน้ำที่ใช้ก๊าซโพรเพนเป็นเชื้อเพลิงสำหรับปิโตรเคมี,หม้อไอน้ำแบบผสมก๊าซธรรมชาติ 1.1mpa |
||
Product Description
หม้อไอน้ำตัวพาความร้อนอินทรีย์แบบใช้ก๊าซธรรมชาติหรือน้ำมันเป็นเชื้อเพลิงในมาตรฐาน GB/ASME
หม้อต้มน้ำมันแบบถ่ายเทความร้อนอินทรีย์หรือที่เรียกว่าหม้อต้มน้ำมันถ่ายเทความร้อนหมายถึงอุปกรณ์แปลงพลังงานความร้อนรูปแบบใหม่ที่มีน้ำมันถ่ายเทความร้อนที่อุณหภูมิสูง (เรียกอีกอย่างว่าตัวกลางความร้อนและตัวพาความร้อน) ซึ่งมีแรงดันต่ำและอุณหภูมิสูง ลักษณะการทำงาน
หม้อต้มน้ำมัน (ก๊าซ) ตัวพาความร้อนอินทรีย์เป็นหม้อต้มน้ำมัน (แก๊ส) แบบหมุนเวียนบังคับหมุนเวียนพื้นผิวทำความร้อนของหม้อไอน้ำรุ่นนี้มีโครงสร้างที่กะทัดรัดพื้นผิวทำความร้อนประกอบด้วยแผ่นดิสก์ที่จัดเรียงอย่างใกล้ชิดทั้งภายในและภายนอกท่อคอยล์ด้านในเป็นพื้นผิวให้ความร้อนแบบกระจาย และพื้นผิวด้านนอกของท่อคอยล์ด้านนอกและท่อคอยล์ด้านในสร้างพื้นผิวทำความร้อนแบบพาความร้อนหม้อไอน้ำประกอบด้วยส่วนบนและส่วนล่างของห้องเผาไหม้ซึ่งรวมกันอยู่ที่ไซต์งานหลังจากที่การเผาไหม้ถูกเผาไหม้จนหมดในห้องเผาไหม้และความร้อนส่วนใหญ่ถูกดูดซับโดยพื้นผิวการให้ความร้อนแบบแผ่รังสี ก๊าซไอเสียที่อุณหภูมิสูงจะเข้าสู่พื้นผิวการทำความร้อนแบบพาความร้อนเพื่อแลกเปลี่ยนความร้อนหลังจากออกจากหม้อไอน้ำ อากาศที่จำเป็นสำหรับการเผาไหม้ของหม้อไอน้ำจะถูกทำให้ร้อนในเครื่องอุ่นอากาศ จากนั้นก๊าซไอเสียจะถูกส่งไปยังปล่องไฟโดยพัดลมดูดอากาศที่เหนี่ยวนำผ่านตัวเก็บฝุ่นและปล่อยสู่บรรยากาศ
ช่วง Prodcut:
กำลังไฟความร้อนที่กำหนด: 0.7MW - 29MW (60xl04Cal/ชม. - 2500xl04Cal/ชม.)
การออกแบบความดัน: 0.6MPa - 1.6MPa
พารามิเตอร์เฉพาะแสดงอยู่ในตารางด้านล่าง
บางรุ่นข้อมูลจำเพาะ:
| แบบอย่าง | YYL(W)-350Y,Q | YYL(W)-600Y,Q | YYL(W)-700Y,Q | YYL(W)-900Y,Q | YYL(W)-1200Y,Q | YYL(W)-1500Y,Q | YYL(W)-1800Y,Q | |
| อัตรากำลัง (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| ความจุความร้อนx10000(kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| ประสิทธิภาพเชิงความร้อนของเชื้อเพลิง | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| ประสิทธิภาพความร้อนของแก๊ส | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| แรงกดดันในการออกแบบ (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| แม็กซ์อุณหภูมิในการทำงาน (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| การไหลเวียนปานกลาง(m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| ความจุปานกลางในเตาเผา (m3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| เส้นผ่านศูนย์กลางของหัวหน้างาน (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| กำลังการผลิตติดตั้ง (กิโลวัตต์) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| เชื้อเพลิงที่ใช้ได้ | น้ำมันก๊าซ | |||||||
| ปริมาณการใช้เชื้อเพลิง Kg/hl(น้ำมันเบา)/Nm3/h(ก๊าซธรรมชาติ) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| ขนาด ยาวxกว้างxสูง(ม.) | หม้อต้มแนวตั้ง | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| หม้อน้ำแนวนอน | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
Product Highlights
หม้อไอน้ำตัวพาความร้อนอินทรีย์แบบใช้ก๊าซธรรมชาติหรือน้ำมันเป็นเชื้อเพลิงในมาตรฐาน GB/ASME หม้อต้มน้ำมันแบบถ่ายเทความร้อนอินทรีย์หรือที่เรียกว่าหม้อต้มน้ำมันถ่ายเทความร้อนหมายถึงอุปกรณ์แปลงพลังงานความร้อนรูปแบบใหม่ที่มีน้ำมันถ่ายเทความร้อนที่อุณหภูมิสูง (เรียกอีกอย่างว่าตัวกลางความร้อนและตัวพาความร้อ...
