GRADE A Carbon Steel Economizer Boiler Superheater Tube
Product Details
| วัสดุ: | สแตนเลสเหล็กคาร์บอนเหล็กโลหะผสม | ใบรับรอง: | ASME, TUV, SGS, CE, เกรด A, ISO9001 |
|---|---|---|---|
| การตกแต่ง: | หลอม บาก | รูปร่าง: | U Bend, ตรง, ม้วน, หลอดงู |
| ใบสมัคร: | หม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน, พลังงาน, ปิโตรเคมี, นิวเคลียร์ | OD: | 1.5 ถึง 1500 มม |
| เน้น |
GRADE A Superheater Tube,หลอดประหยัด Superheater,หลอดประหยัด GRADE A |
||
Product Description

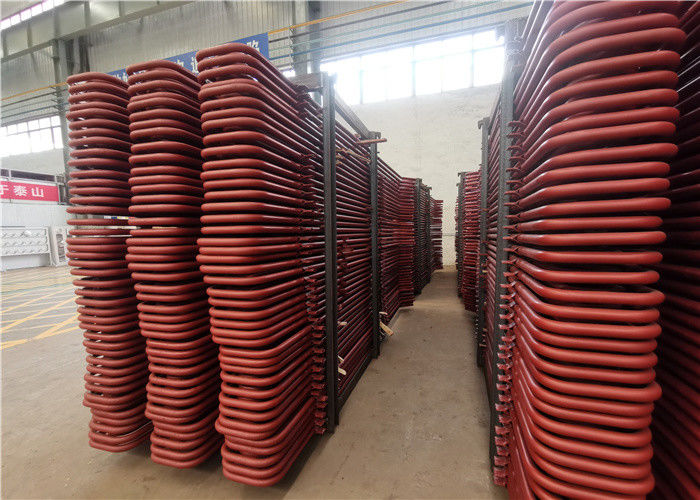

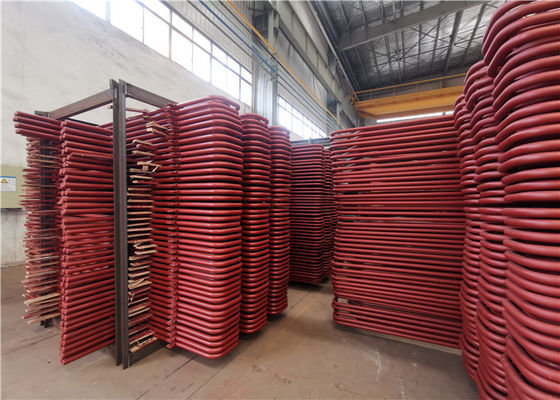

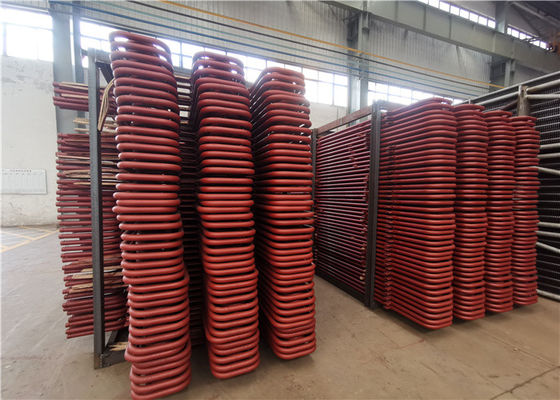

หม้อต้มเหล็กกล้าคาร์บอน Superheater Tube Superheater Coil สำหรับอุตสาหกรรมพลังงาน
หลักการทำงาน
ท่อคดเคี้ยวไปมาทำให้เกิดการบิดและหมุนหลายครั้งในระนาบเนื่องจากพื้นผิวทำความร้อนแบบพาความร้อนของหม้อไอน้ำ เช่น เครื่องประหยัด ฮีทเตอร์ฮีทเตอร์ ฮีทเตอร์ และอื่นๆ โดยปกติแล้วจะใช้โครงสร้างของท่องูที่มีการจัดเรียงในแนวนอนและแนวตั้ง
Superheater เป็นหนึ่งในแอพพลิเคชั่นเป็นส่วนที่ทำให้ไอน้ำร้อนจากอุณหภูมิอิ่มตัวไปยังฮีทเตอร์ฮีทเตอร์ด้วยหม้อไอน้ำเรียกอีกอย่างว่าเครื่องทำความร้อนพิเศษฮีทเตอร์ฮีทเตอร์สามารถแบ่งออกได้เป็นประเภทการพาความร้อน ประเภท Radiant และแบบกึ่งเรเดียนท์ตามโหมดการถ่ายเทความร้อนตามลักษณะของโครงสร้าง สามารถแบ่งออกเป็นชนิดท่อคดเคี้ยว ชนิดหน้าจอ ชนิดผนัง และชนิดผนังทั้งหมดประกอบด้วยท่อคู่ขนานและท่อร่วมไอดีและทางออกหม้อไอน้ำอุตสาหกรรมส่วนใหญ่ไม่มีฮีทเตอร์เนื่องจากกระบวนการทางอุตสาหกรรมและสาธารณูปโภคจำนวนมากต้องการไอน้ำอิ่มตัวเท่านั้นโดยทั่วไปแล้วฮีทเตอร์ฮีทเตอร์จะติดตั้งในโรงไฟฟ้า หัวรถจักร และหม้อไอน้ำสำหรับเรือเดินทะเล เพื่อปรับปรุงประสิทธิภาพเชิงความร้อนของโรงไฟฟ้าพลังไอน้ำทั้งหมด
ประเภทเครื่องทำความร้อนซุปเปอร์:
1. Radiant super heater: เป็นซุปเปอร์ฮีตเตอร์แบบแรกสุดและตั้งอยู่เหนือหรือหลังตลิ่งของท่อน้ำเพื่อป้องกันไฟหรือไฟโดยตรง
พารามิเตอร์ที่เพิ่มการพาความร้อน
NS.เพิ่มการไหลของน้ำมันเชื้อเพลิงและอากาศ (การไหลของก๊าซเผาไหม้)
NS.การเพิ่มอัตราการไหลของมวลของไอน้ำ
การแผ่รังสีส่วนใหญ่ขึ้นอยู่กับอุณหภูมิของเปลวไฟเมื่ออัตราการไหลของไอน้ำเพิ่มขึ้น อุณหภูมิทางออกจะลดลง
Radiant super heater
พวกมันถูกวางให้สัมผัสกับแหล่งความร้อนที่ต้องการการปรับปรุงอุณหภูมิของโลหะ
เครื่องทำความร้อนและเครื่องทำความร้อนแบบ Super Radiant และ Convetive ใช้สำหรับไอน้ำที่มีอุณหภูมิสูง
อุปกรณ์เสริมของเครื่องทำความร้อนแบบไอน้ำกระจายความร้อนสูงในหม้อไอน้ำ ประกอบด้วยท่อคล้ายงู (เหล็กกล้าคาร์บอน เหล็กกล้าอัลลอย หรือเหล็กทนความร้อน ฯลฯ) และกล่องเก็บของและวัสดุรองรับอื่นๆท่อโดยทั่วไปมี φ32, φ38, φ42 หรือข้อกำหนดประเภทอื่นๆ ตามความต้องการของผู้ใช้แยกต่างหาก
เครื่องทำความร้อน
พวกมันมีเหตุผลเหมือนตัวทำความร้อนแบบพิเศษ แต่เนื่องจากอุณหภูมิทางออกน้อยกว่าตัวทำความร้อนแบบพิเศษเล็กน้อย และแรงดันของพวกมันนั้นน้อยกว่าตัวทำความร้อนแบบพิเศษ 20% -25% จึงสามารถทนต่อโลหะผสมของวัสดุที่มีคุณภาพได้น้อยกว่า
แอปพลิเคชัน:
เครื่องทำความร้อนแบบไอน้ำซุปเปอร์ประกอบด้วยขดลวดหลอดหนาแน่นและวางไว้ในปล่องไฟภายใต้อุณหภูมิ 450ºC-1000ºC
สำหรับความจุหม้อไอน้ำของโรงไฟฟ้าที่มากกว่า 10Mpa มักจะใช้เครื่องทำความร้อนแบบแผ่นและแบบขดลวด
Superheater และ Reheater แตกต่างกันอย่างไร?
| พิมพ์ | ข้อดี | ข้อเสีย | วิธีการรองรับ |
| จี้-type | 1. การสนับสนุนโครงสร้างที่มั่นคง | 1. การอุดตันของการไหลด้วยไอน้ำควบแน่น 2. ต้องการการรีสตาร์ทช้าเพื่อไล่น้ำที่สะสมอยู่ด้านล่างออก | ได้รับการสนับสนุนจากเบื้องบน |
| Inverted-type | 1. การระบายน้ำที่เหมาะสมของไอน้ำควบแน่น | 1. ขาดความแข็งแกร่งของโครงสร้าง โดยเฉพาะในการไหลของก๊าซความเร็วสูง | รองรับจากด้านล่าง |
| แนวนอน-type |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. ไม่ได้ดูเปลวไฟโดยตรง ส่วนใหญ่มาจากประเภทการพาความร้อน | มักจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาหลัก |
รายละเอียด
| ข้อมูลการตั้งค่า | |
| กระบวนการ | งานเชื่อม |
| โครงสร้าง | แนวนอนหรือแนวตั้ง |
| วัสดุ | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก |
| หลอด | φ32, 38, 42 เป็นต้น |
| ขนาด | กำหนดเอง |
| ยี่ห้อ | HTEG |
| การรับประกัน | 18 เดือน |
โครงสร้างการออกแบบ
1. อบไอน้ำอิ่มตัวอุณหภูมิสูงถึง 900 องศาเซลเซียส
2. ประสิทธิภาพสูง >90%
3. เครื่องทำความร้อนความเร็วสูง
4. ออกแบบด้วยสแตนเลส
5. อายุการใช้งานยาวนาน 15 ปี
ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น
HD Boiler มีสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับ
เป็นเวลากว่า 30 ปีแล้วที่ Hua Dong Boiler ได้สร้างสรรค์และปรับปรุงเครื่องทำความร้อนและฮีทเตอร์สำหรับหม้อไอน้ำของเราอย่างต่อเนื่อง การปรับปรุงการดัด การเชื่อม และการออกแบบทำให้มั่นใจได้ว่าผลิตภัณฑ์ของเราตรงตามมาตรฐานทั้ง Euorpean และ American ทำให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่เชื่อถือได้
