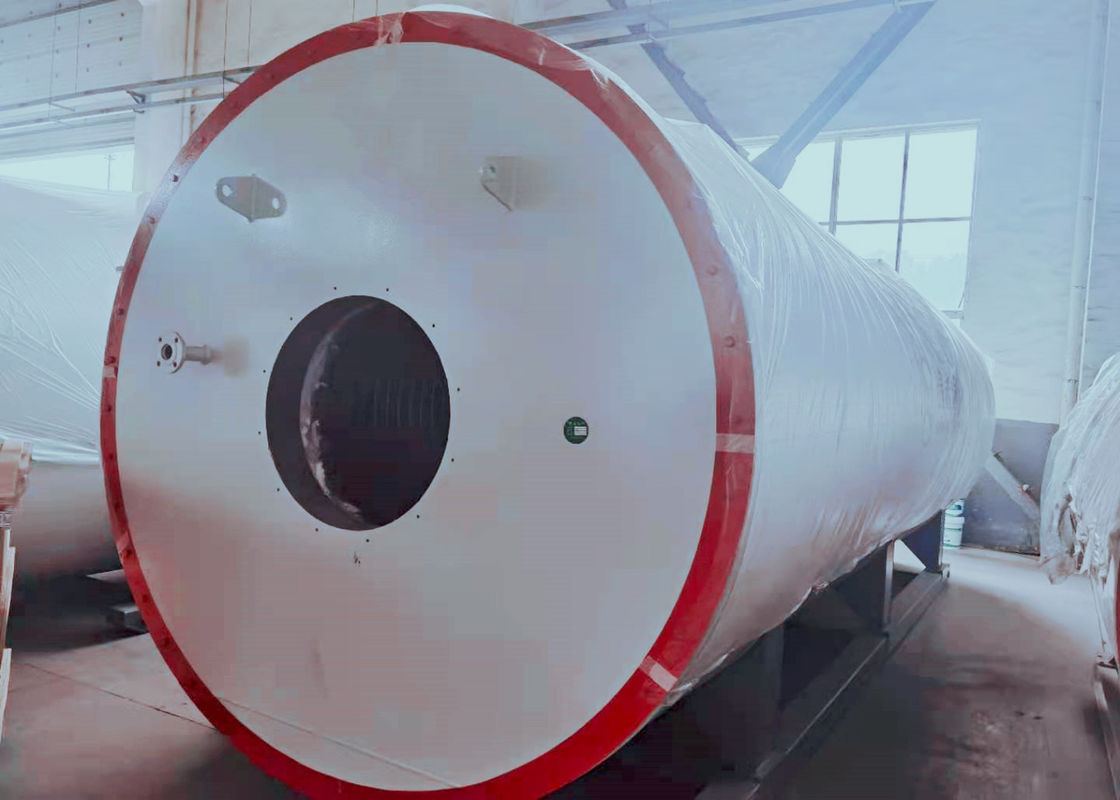

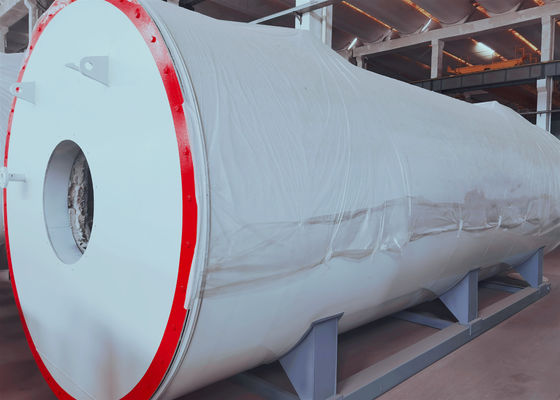

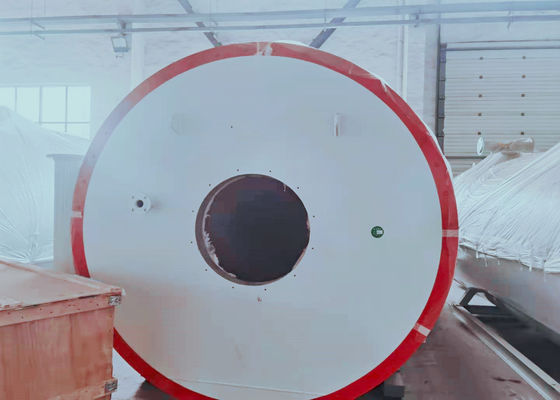

GB 350kW หม้อไอน้ำตัวพาความร้อนอินทรีย์สำหรับอุตสาหกรรมเคมี
Product Details
| ชื่อผลิตภัณฑ์: | หม้อต้มความร้อนอินทรีย์ก๊าซ/น้ำมัน | วัสดุของท่อภายใน: | 20 GB3087 |
|---|---|---|---|
| ใบสมัคร: | ปิโตรเคมี, เคมี, การพิมพ์, อาหาร | คำสำคัญ: | หม้อต้มน้ำมันถ่ายเทความร้อน |
| กำลังไฟ: | 350KW | แรงดันการออกแบบ: | 1.1 Mpa |
| เน้น |
GB หม้อไอน้ำตัวพาความร้อนอินทรีย์,หม้อไอน้ำตัวพาความร้อนอินทรีย์ 350kW,หม้อไอน้ำตัวพาความร้อน 350kW |
||
Product Description
YYW-350Y / Q หม้อต้มความร้อนแบบอินทรีย์ที่ใช้ก๊าซธรรมชาติเป็นเชื้อเพลิงในมาตรฐาน ASME / GB
การแนะนำสินค้า:
ลักษณะโครงสร้างของผลิตภัณฑ์ชุดนี้:
- พื้นผิวหม้อไอน้ำใช้การจัดเรียงท่อให้แน่นด้วยโครงสร้างเกลียวปล่องไฟใช้การจัดเรียงสามรอบ
- เครื่องอุ่นอากาศหรือหม้อแปลงน้ำ/ไอน้ำถูกจัดเรียงไว้ด้านหลังหม้อไอน้ำ ซึ่งช่วยลดอุณหภูมิ ปรับปรุงประสิทธิภาพเชิงความร้อนของหม้อไอน้ำ
- ประตูเปิดอย่างรวดเร็วหรือประตูสังเกตการณ์มีการติดตั้งเพื่อความสะดวกในการตรวจสอบการตรวจสอบภายในและการบำรุงรักษา
แผนภาพระบบหม้อต้มน้ำมัน/แก๊สความร้อน
ช่วง Prodcut:
กำลังไฟความร้อนที่กำหนด: 0.7MW - 29MW (60xl04Cal/ชม. - 2500xl04Cal/ชม.)
การออกแบบความดัน: 0.6MPa - 1.6MPa
พารามิเตอร์เฉพาะแสดงอยู่ในตารางด้านล่าง
บางรุ่นข้อมูลจำเพาะ:
| แบบอย่าง | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| อัตรากำลัง (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| ความจุความร้อนx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| ประสิทธิภาพเชิงความร้อนของเชื้อเพลิง | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| ประสิทธิภาพความร้อนของแก๊ส | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| ความดันการออกแบบ (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| แม็กซ์อุณหภูมิในการทำงาน (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| การไหลเวียนปานกลาง (ลบ.ม./ชม.) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| ความจุปานกลางในเตาเผา (m3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| เส้นผ่านศูนย์กลางหัวหน้างาน (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| กำลังการผลิตติดตั้ง (กิโลวัตต์) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| เชื้อเพลิงที่ใช้ได้ | น้ำมันก๊าซ | |||||||
| ปริมาณการใช้เชื้อเพลิง Kg/hl(น้ำมันเบา)/Nm3/h(ก๊าซธรรมชาติ) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| ขนาด ยาว x กว้าง x สูง (ม.) | หม้อต้มแนวตั้ง | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| หม้อน้ำแนวนอน | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| แบบอย่าง | YYL(W)-2300Y,Q | YYL(W)-2900Y,Q | YYL(W)-3500Y,Q | YYL(W)-4100Y,Q | YYL(W)-4700Y,Q | YYL(W)-5900Y,Q | |
| กำลังไฟพิกัด (kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| ความจุความร้อนx104(kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| ประสิทธิภาพเชิงความร้อนของเชื้อเพลิง | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| ประสิทธิภาพความร้อนของแก๊ส | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| แรงดันออก (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| แม็กซ์อุณหภูมิในการทำงาน (° C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| การไหลเวียนปานกลาง(m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| ความจุปานกลางในเตาหลอม (m3) | 2.4 | 2.9 | 3.2 | 4.1 | 5.6 | 8.8 | |
| เส้นผ่านศูนย์กลางของหัวหน้างาน (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| กำลังการผลิตติดตั้ง (กิโลวัตต์) | 60 | 74 | 78 | 78 | 101 | 124 | |
| เชื้อเพลิงที่ใช้ได้ | น้ำมันก๊าซ | ||||||
| ปริมาณการใช้เชื้อเพลิง Kg / h (น้ำมันเบา) /Nm3/h(ก๊าซธรรมชาติ) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| ขนาด ยาว X กว้าง X สูง(ม.) | หม้อต้มแนวตั้ง | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| หม้อน้ำ Harizontal | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
Product Highlights
YYW-350Y / Q หม้อต้มความร้อนแบบอินทรีย์ที่ใช้ก๊าซธรรมชาติเป็นเชื้อเพลิงในมาตรฐาน ASME / GB การแนะนำสินค้า: ลักษณะโครงสร้างของผลิตภัณฑ์ชุดนี้:พื้นผิวหม้อไอน้ำใช้การจัดเรียงท่อให้แน่นด้วยโครงสร้างเกลียวปล่องไฟใช้การจัดเรียงสามรอบเครื่องอุ่นอากาศหรือหม้อแปลงน้ำ/ไอน้ำถูกจัดเรียงไว้ด้านหลังหม้อไอน้ำ ซึ่ง...
