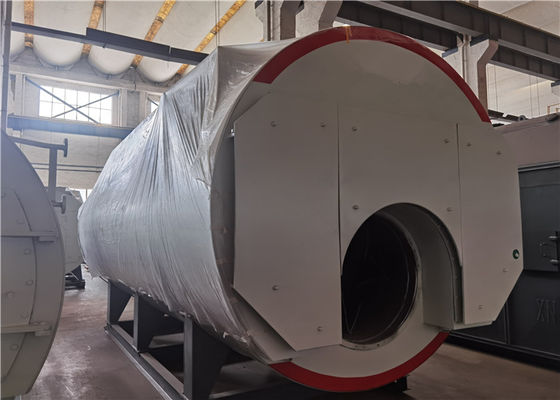

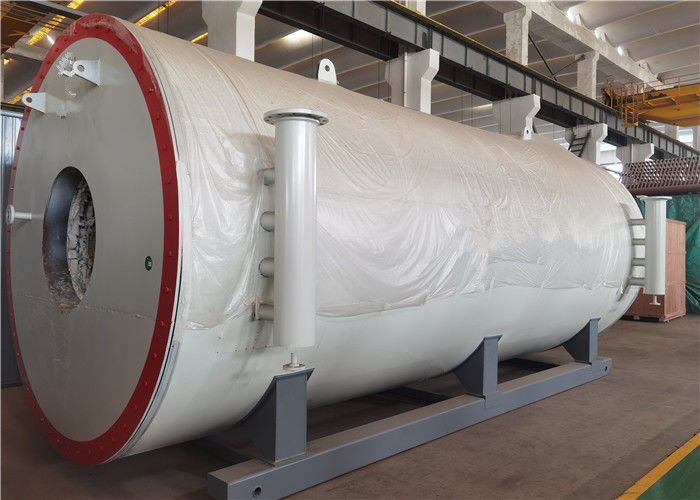

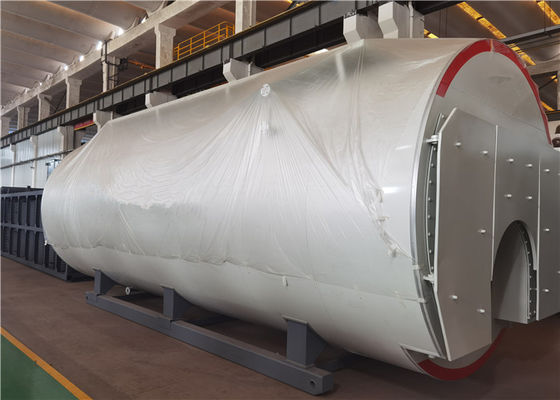

YYL ประเภท ASME แนวนอนน้ำมันก๊าซหม้อต้มกระชับท่อความร้อนอินทรีย์ Carrier Boiler

YYL ประเภท ASME แนวนอนน้ำมันก๊าซหม้อต้มกระชับท่อความร้อนอินทรีย์ Carrier Boiler

ประเภทสินค้า

YYL(W) ประเภทแนวตั้ง (แนวนอน) น้ำมันเชื้อเพลิง(ก๊าซ) หม้อต้มความร้อน

กลุ่มผลิตภัณฑ์

กำลังไฟความร้อนที่กำหนด: 0.7MW - 29MW (60xl04Cal/ชม. - 2500xl04Cal/ชม.)
การออกแบบความดัน: 0.6MPa - 1.6MPa
พารามิเตอร์เฉพาะแสดงใน Table6

ลักษณะโครงสร้างของผลิตภัณฑ์ชุดนี้

• โครงสร้างมีสองประเภท: แนวตั้ง (YYL) และแนวนอน (YYW)
• พื้นผิวหม้อไอน้ำใช้การจัดเรียงท่อให้แน่นด้วยโครงสร้างเกลียวปล่องไฟใช้การจัดเรียงสามรอบ
• เครื่องอุ่นอากาศหรือหม้อแปลงน้ำ/ไอน้ำถูกจัดเรียงไว้ด้านหลังหม้อไอน้ำ ซึ่งช่วยลดอุณหภูมิ ปรับปรุงประสิทธิภาพเชิงความร้อนของหม้อไอน้ำ
• ประตูเปิดอย่างรวดเร็วหรือประตูสังเกตการณ์มีการติดตั้งเพื่อความสะดวกในการตรวจสอบการตรวจสอบภายในและการบำรุงรักษา

• พารามิเตอร์ทางเทคนิค

  กำลังการผลิตปูนซีเมนต์ t/d		1000	2500	5000	10000
  การไหลของหม้อไอน้ำ Nm3/h	เตาเผา (ด้านหน้า)	60000	88000	243000	472000
  	เตาเผา(หาง)	76000	170000	328000	612000
  อุณหภูมิก๊าซเข้าของหม้อไอน้ำ℃	เตาเผา (ด้านหน้า)	370	360	380	390
  	เตาเผา(หาง)	360	320~360	330	330
  จัดอันดับการระเหย t/h	เตาเผา (ด้านหน้า)	5.8	7.25	24	50
  	เตาเผา(หาง)	7.5	10~15.8	20~24.6	35.5
  จัดอันดับแรงดันไอน้ำMpa	เตาเผา (ด้านหน้า)	1.25	1.25	1.25	1.25
  	เตาเผา(หาง)	1.25	1.25	1.25	1.25
  จัดอันดับอุณหภูมิไอน้ำ℃	เตาเผา (ด้านหน้า)	340	330	350	360
  	เตาเผา(หาง)	340	300~340	310	310
  โครงสร้างหม้อไอน้ำ	เตาเผา (ด้านหน้า)	แนวตั้ง	แนวตั้ง	แนวตั้ง	แนวตั้ง
  	เตาเผา(หาง)	แนวตั้ง	แนวตั้งและแนวนอน	แนวตั้งและแนวนอน	แนวตั้ง

แผนภาพระบบหม้อต้มน้ำมัน/แก๊สความร้อน

ตารางพารามิเตอร์ 6
