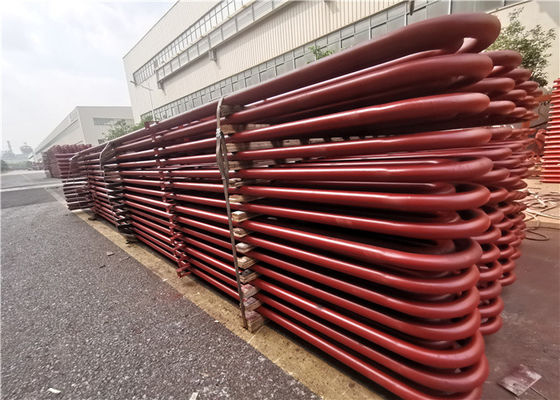

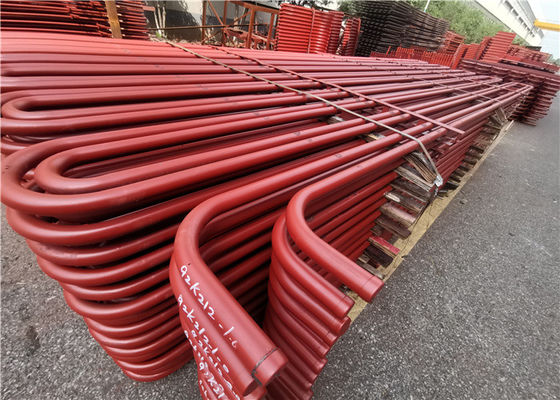

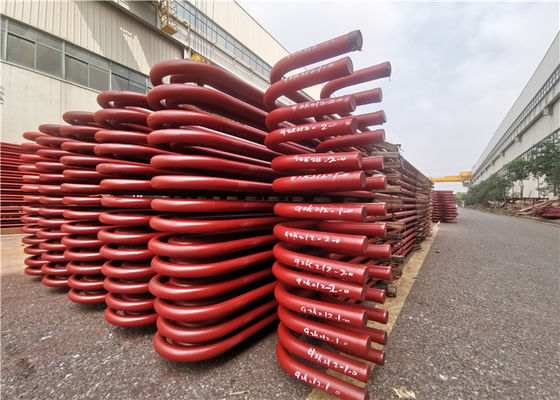

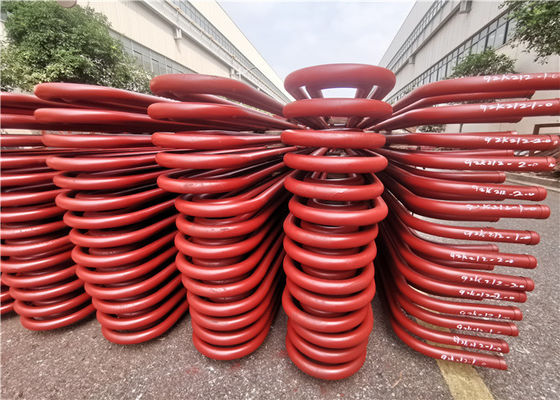

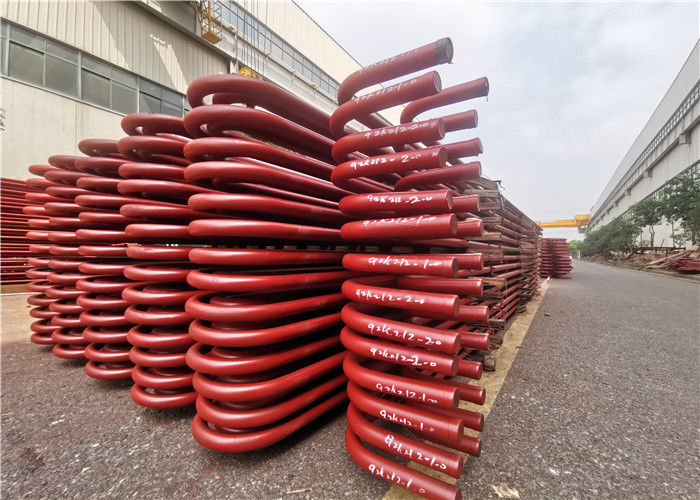

ASME SA192 คอยล์ Superheater แนวนอนไม่มีรอยต่อสำหรับ Carbon Neutral
Product Details
| วัสดุ: | สแตนเลสเหล็กคาร์บอนเหล็กโลหะผสม | ใบรับรอง: | ASME, TUV, SGS, CE, เกรด A, ISO9001 |
|---|---|---|---|
| รูปร่าง: | U Bend, ตรง, ม้วน, หลอดงู | ใบสมัคร: | หม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน, พลังงาน, ปิโตรเคมี, นิวเคลียร์ |
| OD: | 1.5 ถึง 1500 มม | การตกแต่ง: | อบอ่อนบาก |
| เน้น |
Horizontal Superheater Coil,Seamless Superheater Coil,ASME SA192 Superheater Coil |
||
Product Description
ASME SA192 คอยล์ Superheater แนวนอนไม่มีรอยต่อสำหรับ Carbon Neutral
บทนำ Serpentine Tube
เครื่องทำความร้อนพิเศษและเครื่องทำความร้อนซ้ำเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อน ซึ่งใช้เพื่อเพิ่มอุณหภูมิไอน้ำ มุ่งปรับปรุงเอนทาลปีของไอน้ำและเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับโรงไฟฟ้าอีกด้วย
Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่มีความร้อนสูงเกินไปกับไอน้ำร้อนยวดยิ่งด้วยอุณหภูมิที่แน่นอนเมื่อภาระในหม้อไอน้ำหรือสภาพการทำงานอื่นๆ เปลี่ยนไป จำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิไอน้ำร้อนยวดยิ่งเป็นปกติ และอยู่ในช่วงการเปลี่ยนแปลงของอุณหภูมิที่อนุญาต
จากการหมุนเวียนความร้อนในโรงไฟฟ้า พารามิเตอร์เดิมของความดันและอุณหภูมิจะสูงขึ้น ประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้น หรือความชื้นไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไป ซึ่งส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิไอน้ำยิ่งยวดถูกจำกัดด้วยวัสดุที่เป็นโลหะ ในปัจจุบันเนื่องจากข้อจำกัดของวัสดุที่เป็นโลหะ อุณหภูมิที่ร้อนจัดสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นไอน้ำของใบพัดกังหันไอน้ำ ด้านหลังใหญ่เกินไป จึงมีการนำระบบอุ่นกลางมาใช้
Serpentine Tube ใช้กันอย่างแพร่หลายในระบบแลกเปลี่ยนความร้อนอุปกรณ์แลกเปลี่ยนความร้อนบนพื้นฐานของ U-Tubes สแตนเลสแบบไม่มีรอยต่อและรอยท่อ U Bend สแตนเลสเป็นสิ่งสำคัญในเชิงกลยุทธ์ที่สำคัญและสาขาที่สำคัญ --- หม้อไอน้ำ, เครื่องแลกเปลี่ยนความร้อน, การสร้างเครื่องจักรนิวเคลียร์และปิโตรเคมี
Hua Dong Energy Technology เริ่มผลิต Serpentine Tube ตั้งแต่ปี 1985 จนถึงปัจจุบันมีการจัดหา Steel Serpentine Tube มากกว่า 300,000 ตันไปยังกว่า 30 ประเทศ
Hua Dong Energy Technology เกี่ยวข้องกับ Austenitic Stainless Steel, Nickel Alloy Steel (Hastelloy , Monel, Inconel, Incoloy ) ที่ไร้รอยต่อและรอยท่อและท่อมานานกว่า 35 ปีแล้วทุกปีขายท่อเหล็กและท่อมากกว่า 50000 ตันลูกค้าของเราครอบคลุมกว่า 45 ประเทศแล้ว เช่น อิตาลี สหราชอาณาจักร เยอรมนี สหรัฐอเมริกา แคนาดา ชิลี โคลอมเบีย ซาอุดีอาระเบีย รัสเซีย เกาหลี สิงคโปร์ ออสเตรีย โปแลนด์ ฝรั่งเศส ....และบริษัทสาขาและโรงงานในเครือของเรา ได้รับการอนุมัติโดย :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004
ความต้องการทางด้านเทคนิค:
ข้อกำหนดมาตรฐานท่อตรงสำหรับการดัด:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 เป็นต้น
การทำเครื่องหมาย: ก่อนดัดด้วยเครื่องมาร์คกิ้งตลอดความยาวท่อ (ส่วนโค้งงอหลังการอบชุบโดยไม่ใช้ความร้อน)
หมายเหตุ: สามารถทำเครื่องหมายได้หลังจากการดัดบนส่วนตรงของท่อรูปตัวยู
ท่อยูเบนด์:
-TEMA RCB 2.31 มาตรฐานของสมาคมผู้ผลิตเครื่องแลกเปลี่ยนท่อ (รุ่นที่ 9)
-ASTM A688 / ASME SA688 ข้อกำหนดมาตรฐานสำหรับท่อเชื่อมของเกรดเหล็กที่ทนต่อการกัดกร่อนของ Austenitic ออกแบบมาสำหรับหม้อไอน้ำอาหารสัตว์
-ASTM B163/ASME SA163 ข้อกำหนดทางเทคนิคมาตรฐานสำหรับท่อโลหะผสมนิกเกิลและนิกเกิลสำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน
- ข้อมูลจำเพาะของลูกค้า
รัศมีการดัด: ตั้งแต่ 1.5*OD (เส้นผ่านศูนย์กลางภายนอก) ถึง 1500mm
เมื่อสั่งซื้อท่อที่มีรัศมีน้อยกว่าหรือเท่ากับ 1.5*OD จำเป็นต้องยอมรับความแม่นยำของเรขาคณิต
ท่อตรง ความยาวสูงสุด:(ก่อนดัด): 35000 มม.
ความยาวขา: ต่ำสุด 1 เมตร, สูงสุด.16500 มม. (สำหรับ Max R=1500mm)
หมายเหตุ: ขนาดอื่น ๆ มีให้ตามข้อตกลง
การอบชุบด้วยความร้อน: คลายความเครียดหลังการดัดรูปตัวยู (พื้นที่ดัดบวก 300 มม. สำหรับขาแต่ละข้าง)
การทดสอบอุทกสถิตหลังจากการดัดงอยู: แรงดันทดสอบสูงสุด 600 บาร์ แช่ 10 วินาทีกับ
น้ำที่ปราศจากสารเคมีการทำความสะอาดอากาศอัดหลังการทดสอบด้วยพลังน้ำ
บรรจุภัณฑ์: ในกล่องไม้ที่ผ่านการรมยาแล้วขนส่งที่แข็งแกร่งคุ้มค่าสำหรับ
แต่ละหลอด ความยาว, รัศมี, เส้นผ่านศูนย์กลาง, ตามความต้องการของ PO และห่อด้วยโพลีเอทิลีน
ฟิล์มพร้อมฝาพลาสติกอ่อนที่ปลายท่อทั้งสองข้าง
NS ท่อคดเคี้ยว ปฏิบัติตามมาตรฐานดังต่อไปนี้:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
เกรดเหล็ก:
| เฟอร์ไรต์ | ออสเทนไนต์ | ดูเพล็กซ์ | ซูเปอร์ดูเพล็กซ์ | Ni-Alloys | ไทเทเนียม |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
สามารถผลิตท่อโลหะผสมและเกรดเหล็กอื่นๆ ได้ตามข้อตกลง
การทดสอบคุณภาพบางส่วนดำเนินการโดยเรารวมถึง:
| การทดสอบการกัดกร่อน | ดำเนินการเฉพาะเมื่อลูกค้าร้องขอเป็นพิเศษ |
| การวิเคราะห์ทางเคมี | ผ่านการทดสอบตามมาตรฐานคุณภาพที่กำหนด |
| การทดสอบแบบทำลายล้าง/ทางกล | แรงดึง |ความแข็ง |แฟบ |แฟลร์ |หน้าแปลน |
| กลับโค้งและ Re.การทดสอบแบบแบน | ดำเนินการตามมาตรฐานที่เกี่ยวข้องและมาตรฐาน ASTM A-450 และ A-530 อย่างสมบูรณ์ ซึ่งรับประกันการขยายตัว การเชื่อม และการใช้งานที่ปลายทางของลูกค้าโดยไม่มีปัญหา |
| การทดสอบกระแสวน | เสร็จสิ้นการตรวจจับความเป็นเนื้อเดียวกันในใต้ผิวดินโดยใช้ Digital Flaw-mark Testing System |
| การทดสอบอุทกสถิต | การทดสอบอุทกสถิต 100% ดำเนินการตามมาตรฐาน ASTM-A 450 สำหรับตรวจสอบการรั่วของท่อ และแรงดันที่ใหญ่ที่สุดที่เราสามารถรองรับ 20Mpa/7s |
| การทดสอบอากาศภายใต้แรงดัน | เพื่อตรวจสอบหลักฐานการรั่วไหลของอากาศ |
| การตรวจด้วยสายตา | หลังจากการทู่ทู่ ท่อและท่อทุกความยาวจะต้องผ่านการตรวจสอบด้วยสายตาอย่างละเอียดโดยเจ้าหน้าที่ที่ผ่านการฝึกอบรมเพื่อตรวจหาข้อบกพร่องของพื้นผิวและความไม่สมบูรณ์อื่นๆ |
การทดสอบเสริม : นอกเหนือจากการทดสอบที่กล่าวถึงข้างต้น เรายังดำเนินการทดสอบผลิตภัณฑ์ที่ผลิตขึ้นอีกด้วยการทดสอบดำเนินการภายใต้สิ่งนี้รวมถึง:
|
· การทดสอบกระแสวน · การทดสอบ OP · การทดสอบการถ่ายภาพด้วยรังสี |
· การทดสอบการกัดกร่อน · การทดสอบไมโคร · การทดสอบมาโคร |
· การทดสอบ IGC · การทดสอบอัลตราโซนิก · การทดสอบการซึมผ่านของของเหลว |
