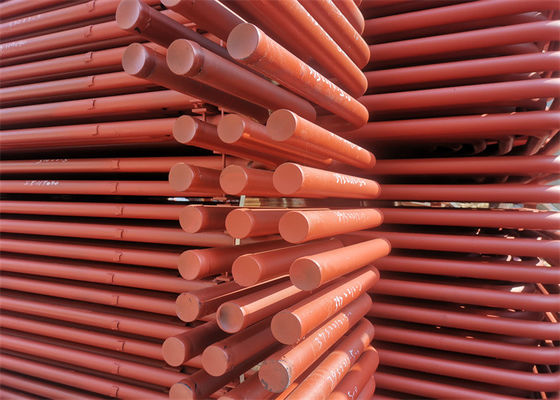

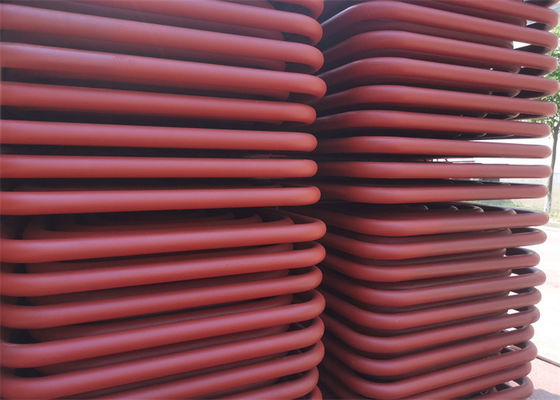

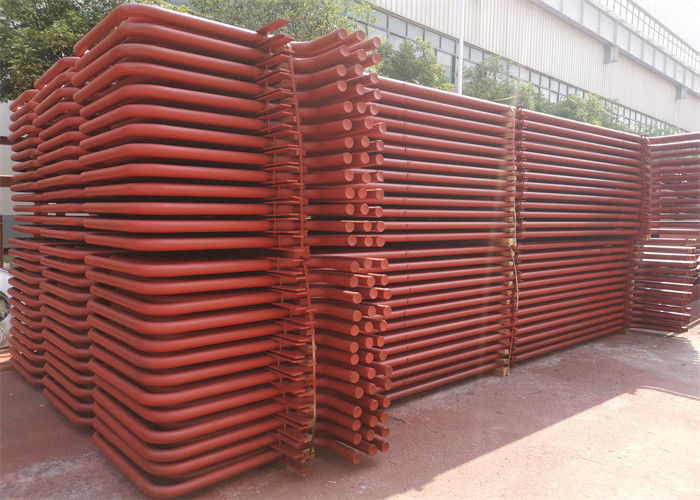

ASME SA192 ม้วนท่อคดเคี้ยว 1500 มม. ดัดไม่มีรอยต่อ

ASME SA192 ท่อคดเคี้ยว Superheater แบบไม่มีรอยต่อ

ท่อพญานาคใช้กันอย่างแพร่หลายในระบบแลกเปลี่ยนความร้อน

ความต้องการทางด้านเทคนิค:

ข้อกำหนดมาตรฐานท่อตรงสำหรับการดัด:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 เป็นต้น

การทำเครื่องหมาย:ก่อนดัดด้วยเครื่องมาร์คกิ้งให้ตลอดความยาวท่อ (ส่วนงอหลังการอบชุบโดยไม่ใช้ความร้อน)

หมายเหตุ: สามารถทำเครื่องหมายได้หลังจากการดัดบนส่วนตรงของท่อรูปตัวยู

ท่อยูเบนด์:

-TEMA RCB 2.31 มาตรฐานของสมาคมผู้ผลิตเครื่องแลกเปลี่ยนท่อ (รุ่นที่ 9)

-ASTM A688 / ASME SA688 ข้อกำหนดมาตรฐานสำหรับท่อเชื่อมของเกรดเหล็กทนต่อการกัดกร่อนของ Austenitic ออกแบบมาสำหรับหม้อไอน้ำอาหารสัตว์

-ASTM B163/ASME SA163 ข้อกำหนดทางเทคนิคมาตรฐานสำหรับท่อโลหะผสมนิกเกิลและนิกเกิลสำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน

- ข้อมูลจำเพาะของลูกค้า

รัศมีการดัด: ตั้งแต่ 1.5*OD (เส้นผ่านศูนย์กลางภายนอก) ถึง 1500mm

เมื่อสั่งซื้อท่อที่มีรัศมีน้อยกว่าหรือเท่ากับ 1.5*OD จำเป็นต้องยอมรับความแม่นยำของเรขาคณิต

ท่อตรง ความยาวสูงสุด:(ก่อนดัด): 35000 มม.

ความยาวขา: ต่ำสุด 1 เมตร, สูงสุด.16500 มม. (สำหรับ R=1500 มม. สูงสุด)

หมายเหตุ: ขนาดอื่น ๆ มีให้ตามข้อตกลง

การอบชุบด้วยความร้อน: คลายความเครียดหลังการดัดรูปตัวยู (พื้นที่ดัดบวก 300 มม. สำหรับขาแต่ละข้าง)

การทดสอบอุทกสถิตหลังจากการดัดงอยู: แรงดันทดสอบสูงสุด 600 บาร์ แช่ 10 วินาทีกับ

น้ำที่ปราศจากสารเคมีการทำความสะอาดอากาศอัดหลังการทดสอบด้วยพลังน้ำ

บรรจุภัณฑ์: ในกล่องไม้ที่ผ่านการรมยาแล้วขนส่งที่แข็งแกร่งคุ้มค่าสำหรับ

แต่ละหลอด ความยาว, รัศมี, เส้นผ่านศูนย์กลาง, ตามความต้องการของ PO และห่อด้วยโพลิเอทิลีน

ฟิล์มพร้อมฝาพลาสติกอ่อนที่ปลายท่อทั้งสองข้าง

ฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อน ซึ่งใช้เพื่อเพิ่มอุณหภูมิไอน้ำ โดยมีเป้าหมายเพื่อปรับปรุงเอนทาลปีของไอน้ำ และเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับโรงไฟฟ้าอีกด้วย

Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่มีความร้อนสูงเกินไปกับไอน้ำร้อนยวดยิ่งด้วยอุณหภูมิที่แน่นอนเมื่อภาระของหม้อไอน้ำหรือสภาพการทำงานอื่นๆ เปลี่ยนไป จำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิไอน้ำร้อนยวดยิ่งเป็นปกติ และอยู่ในช่วงการเปลี่ยนแปลงของอุณหภูมิที่อนุญาต

จากการหมุนเวียนความร้อนในโรงไฟฟ้า พารามิเตอร์เดิมของความดันและอุณหภูมิจะสูงขึ้น ประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้น หรือความชื้นไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไป ซึ่งส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิไอน้ำยิ่งยวดถูกจำกัดด้วยวัสดุที่เป็นโลหะ ในปัจจุบัน เนื่องจากข้อจำกัดของวัสดุที่เป็นโลหะ อุณหภูมิที่ร้อนจัดสำหรับหม้อไอน้ำในโรงไฟฟ้าส่วนใหญ่ยังอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นไอน้ำของใบพัดกังหันไอน้ำ ด้านหลังใหญ่เกินไป จึงมีการนำระบบอุ่นกลางมาใช้

ดิท่อคดเคี้ยวปฏิบัติตามมาตรฐานดังต่อไปนี้:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

เกรดเหล็ก:

สามารถผลิตท่อโลหะผสมและเกรดเหล็กอื่นๆ ได้ตามข้อตกลง

การทดสอบคุณภาพบางส่วนดำเนินการโดยเรารวมถึง:

การทดสอบเสริม :นอกเหนือจากการทดสอบที่กล่าวถึงข้างต้นแล้ว เรายังดำเนินการทดสอบเสริมผลิตภัณฑ์ที่ผลิตขึ้นด้วยการทดสอบดำเนินการภายใต้สิ่งนี้รวมถึง:

Hua Dong Energy Technology เริ่มผลิต Serpentine Tube ตั้งแต่ปี 1985 จนถึงปัจจุบันมีการจัดหา Steel Serpentine Tube มากกว่า 300,000 ตันไปยังกว่า 30 ประเทศ

Hua Dong Energy Technology เกี่ยวข้องกับ Austenitic Stainless Steel, Nickel Alloy Steel (Hastelloy , Monel, Inconel, Incoloy ) ที่ไร้รอยต่อและรอยท่อและท่อมานานกว่า 35 ปีแล้วทุกปีขายท่อเหล็กและท่อมากกว่า 50000 ตันลูกค้าของเราครอบคลุมกว่า 45 ประเทศแล้ว เช่น อิตาลี สหราชอาณาจักร เยอรมนี สหรัฐอเมริกา แคนาดา ชิลี โคลอมเบีย ซาอุดีอาระเบีย รัสเซีย เกาหลี สิงคโปร์ ออสเตรีย โปแลนด์ ฝรั่งเศส ....และบริษัทสาขาและโรงงานในเครือของเรา ได้รับการอนุมัติโดย :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
