ส่วนประกอบชิ้นส่วน Boiler H Fin Tube มาตรฐาน ASME สำหรับระบบถ่ายเทความร้อน
Product Details
| พิมพ์: | Fin Tube,ท่อแลกเปลี่ยนความร้อน | แอปพลิเคชัน: | ชิ้นส่วนเครื่องทำความร้อน, เครื่องแลกเปลี่ยนความร้อน |
|---|---|---|---|
| วัสดุครีบ: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม 304L/316LStainless Steel | การบรรจุ: | การบรรจุหีบห่อของท่อครีบ |
| สี: | กำหนดเอง | บรรจุุภัณฑ์: | กล่องไม้โครงเหล็ก มัดเป็นชุด ฯลฯ |
| เน้น |
ท่อครีบหม้อน้ำสแตนเลส 316L,ท่อครีบหม้อน้ำ H,ท่อแลกเปลี่ยนความร้อนหม้อน้ำ |
||
Product Description

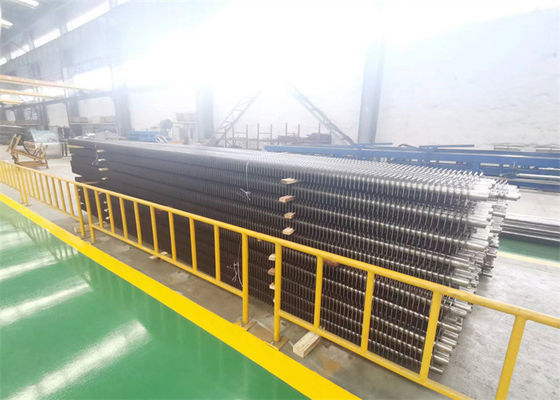

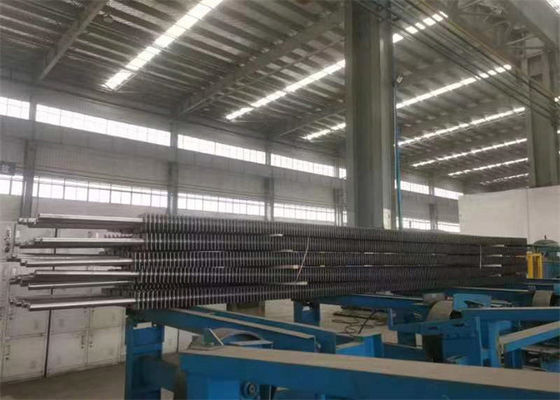

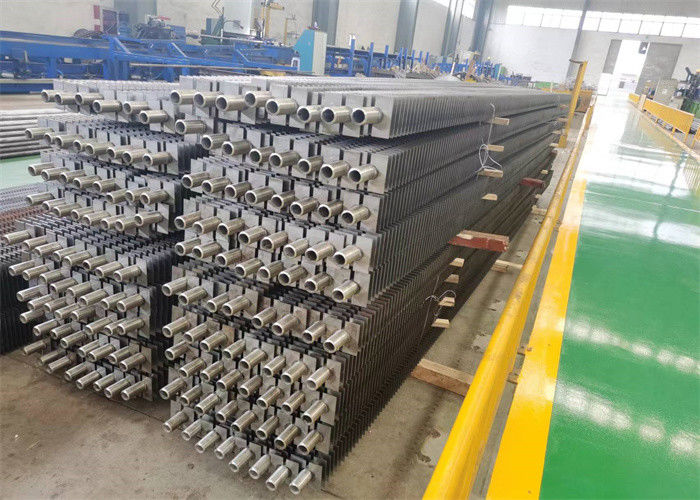

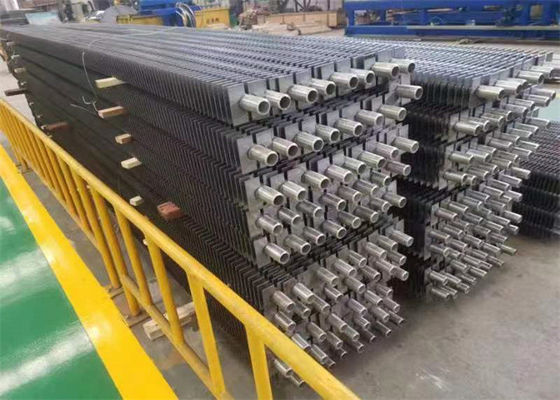

ส่วนประกอบหม้อไอน้ำ H square Fin Tube ที่มีมาตรฐาน ASME สำหรับระบบถ่ายเทความร้อน
การแนะนำสินค้า
หลอดครีบ H เรียกว่าหลอดครีบสี่เหลี่ยมมีหลอดครีบ H สองประเภทหนึ่งเป็นหลอดเดียวมักจะเรียกว่าสี่เหลี่ยม
ท่อครีบ อีกหลอดหนึ่งเป็นท่อคู่ มักเรียกว่าท่อครีบสี่เหลี่ยมและตามความต้องการของลูกค้า
การผลิต.ด้วยรูปทรงสี่เหลี่ยมผืนผ้า จึงมีพื้นที่ผิวที่ใหญ่กว่าหลอดครีบเกลียวเนื่องจากมีพื้นที่ผิวที่ใหญ่ขึ้น ท่อครีบเหล่านี้จึงถูกใช้เป็นหลักในการทำความร้อนด้วยอากาศเพื่อลดขนาดโดยรวมของอุปกรณ์
อัตราการหลอมเหลวระหว่างท่อครีบรูปตัว H และท่อเหล็กสูงถึง 95% หรือมากกว่า ความต้านทานความร้อนจากการสัมผัสมีขนาดเล็ก และการนำความร้อนได้ดีเนื่องจากการไหลของอากาศระหว่างมัดท่อแลกเปลี่ยนความร้อนมีความคล้ายคลึงกับลักษณะการไหลแบบตีคู่ จึงเกิดการสะสมของฝุ่นบนพื้นผิวการแลกเปลี่ยนความร้อนระหว่างการทำงานน้อยลง และครีบจะถูกขัดถูอย่างสม่ำเสมอมากขึ้นอัตราการใช้ที่มีประสิทธิภาพของพื้นที่ขยายครีบรูปตัว H นั้นสูงกว่าท่อครีบเกลียว และประสิทธิภาพการถ่ายเทความร้อนโดยรวม สูงกว่ามัดท่อครีบเกลียวประมาณ 10%
หลอดครีบรูปตัว H มีอัตราการขยายตัวของพื้นที่สูง การสะสมของฝุ่นน้อยลง และประสิทธิภาพการถ่ายเทความร้อนสูงในกรณีของความสามารถในการถ่ายเทความร้อนที่เท่ากัน เครื่องแลกเปลี่ยนความร้อนสามารถใช้พื้นที่ที่เล็กที่สุด และสามารถลดวัสดุคุณภาพสูง (เช่น ท่อแรงดัน) ปริมาณการใช้ และการใช้วัสดุคุณภาพต่ำ (ครีบ) ให้มากขึ้นสำหรับโครงการวิศวกรรมใหม่ ความสูงของการจัดเรียงตัวแลกเปลี่ยนความร้อนสามารถลดลงได้ น้ำหนักโดยรวมลดลงอย่างมาก ภาระของระบบกันกระเทือนลดลง และต้นทุนโดยรวมลดลงสำหรับโครงการปรับปรุงใหม่ สามารถจัดพื้นที่แลกเปลี่ยนความร้อนให้ได้มากที่สุดเท่าที่จะเป็นไปได้ในพื้นที่จำกัดเพื่อลดอุณหภูมิไอเสีย ปรับปรุงประสิทธิภาพการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ หรือเพิ่มพื้นที่บำรุงรักษาเพื่อให้บำรุงรักษาง่าย
| ท่อความร้อนสแตนเลส / FIN | |
| แอปพลิเคชัน | ใช้กันอย่างแพร่หลายสำหรับเครื่องแลกเปลี่ยนความร้อน, เครื่องปรับอากาศ, ตู้เย็น, เครื่องประหยัดพลังงาน และส่วนอื่นๆ ของอุตสาหกรรมความร้อน |
| วัสดุของท่อฐาน | สแตนเลส |
| วัสดุของครีบ | สแตนเลส |
| ประเภทของท่อฐาน | ไม่มีรอยต่อรอย |
| ประเภทของครีบ | L,U,W |
| OD ของท่อฐาน | 15mm-219mm |
| WT ของท่อฐาน | 1.5-6mm |
| ความสูงของครีบ | 8mm-30mm |
| WT ของครีบ | 0.8mm-3.0mm |
| ระยะครีบ | 2.3m-20mm |
| ความยาวของพื้นที่ว่าง | ตามคำขอของลูกค้า |
| ความยาวของท่อครีบ | ≤23m |
ผลิตภัณฑ์ของเราสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้าและสถานการณ์ เราออกแบบและผลิตหลอด H-fin ที่ปลอดภัย เชื่อถือได้ และมีประสิทธิภาพ อีกทั้งยังมีระบบการประกันคุณภาพผลิตภัณฑ์แบบสแตนด์อโลนที่สมบูรณ์อีกด้วย การผลิตหลอด H-fin นั้นมีค่าสูง ประสิทธิภาพการถ่ายเทความร้อน มีความต้านทานก๊าซไอเสียและออกแบบมาสำหรับพื้นที่ขนาดเล็ก
| พารามิเตอร์ทางเทคนิค | ครีบระดับสูง 0-16 มม. (หรือเส้นผ่านศูนย์กลางภายนอกของครีบ φ25-φ75); ระยะครีบ 2.0-5.0 มม.ความยาวของท่อครีบ 0.5~ 14m. |
| ท่อครีบกลิ้งโลหะเดียว | อะลูมิเนียมบริสุทธิ์ 1060 หรืออะลูมิเนียมอัลลอย 6063,6061 เส้นผ่านศูนย์กลางภายนอก จะต้องน้อยกว่า 40mm |
| ท่อครีบกลิ้งโลหะคู่ | การป้องกันแบบท่อจากชั้นนอกของอะลูมิเนียม ท่อ,ทนต่อการกัดกร่อน,ท่อฐานสามารถทำจากท่อเหล็กคาร์บอนนอกเหนือจาก,สแตนเลส สามารถใช้ท่อเหล็กและท่อทองแดงได้เช่นเดียวกับท่อโลหะผสมไททาเนียม |
| บรรจุุภัณฑ์ | ท่ออลูมิเนียมครีบบรรจุในฟิล์มพลาสติกอย่างดีทั้งด้านในและโครงเหล็ก ภายนอก |
ข้อมูลจำเพาะ
1).เพิ่มพื้นที่แลกเปลี่ยนความร้อนและลดจำนวนท่อ เพิ่มพื้นที่ส่วนการไหลของควันเพื่อลดความเร็วควันและการเสียดสี
2).ท่อครีบชนิด H สามารถทำเป็นท่อครีบชนิด H คู่ มีความแข็งแรงสูงเพื่อให้พอดีกับแถวท่อยาว
3).ตัวประหยัดครีบชนิด H จัดเรียงเป็นแนวเพื่อให้พื้นที่เป็นโซนเล็ก ๆ จำนวนมาก การไหลของอากาศเฉลี่ยเพื่อลดการเสียดสี
4).ด้วยช่องตรงเพื่อให้ได้เอฟเฟกต์ขี้เถ้าที่ดีที่สุด
5).โครงสร้างที่กะทัดรัดช่วยลดน้ำหนักและลดต้นทุนการผลิต
| วัสดุท่อฐาน | สแตนเลส, เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, โลหะผสมทองแดง, อลูมิเนียม ,SA179 | ||
| วัสดุครีบ | อลูมิเนียม, โลหะผสมทองแดง, สแตนเลส, เหล็กกล้าคาร์บอน | ||
| มาตรฐาน | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| ความลึกของครีบ | 0.5-3mm | ||
| ท่อฐาน OD | 12.7-18mm | ||
| ครีบต่อนิ้ว | 8-20Nos (ตามคำขอของลูกค้า) | ||
| ข้อกำหนดในการทดสอบ | การทดสอบคุณสมบัติทางกายภาพ การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแบบไม่ทำลาย การตรวจสอบและทดสอบอื่นๆ ตามความต้องการของลูกค้า | ||
| แอปพลิเคชัน | Air Cooler, Charge Air Chiller, Condenser, Evaporator, Fluid Cooler, Gas Cooler, Oil Cooler, หม้อน้ำ, เครื่องทำความเย็น, Steam to Air Heat Exchange, super heater ฯลฯ | ||
ใบรับรอง
ข้อมูลบริษัท
Zhangjiagang Hua Dong Energy Technology Co., Ltd. เป็นองค์กรไฮเทคที่เชี่ยวชาญในการผลิตท่อเหล็กและท่อสแตนเลส คาร์บอน และโลหะผสมทุกชนิด แผ่นเหล็กซึ่งใช้กันอย่างแพร่หลายในด้านหม้อไอน้ำและตัวแลกเปลี่ยนความร้อน พลังงาน ปิโตรเคมี เหมืองแร่ อุตสาหกรรมอาหาร กระดาษ ก๊าซและของเหลวและเราได้ผ่านการรับรอง ได้แก่ ASME, TUV, เกรด A, ISO9001, EN12952, EN10216, SO3834
บริษัทเป็นบริษัทย่อยของ Zhangjiagang Hua Dong Boiler Co., Ltd ซึ่งเป็นผู้ผลิตชิ้นส่วนหม้อไอน้ำและหม้อไอน้ำชั้นนำที่สุดในประเทศจีนด้วยประวัติยาวนาน 35 ปีและมูลค่าการซื้อขายประจำปี 110 ล้านดอลลาร์สหรัฐฯผลิตภัณฑ์ของเราได้ถูกส่งออกไปกว่า 30 ประเทศเช่นสหรัฐอเมริกา ออสเตรเลีย เวียดนาม ปากีสถาน แอลเบเนีย กัมพูชา อินเดีย อินโดนีเซีย เกาหลีใต้ ฟิลิปปินส์ ตุรกี ซาอุดีอาระเบีย เยอรมนี รัสเซีย ชิลี ซีเรีย ไทย บังคลาเทศ ฝรั่งเศส, แอลจีเรีย, มองโกเลียและสิงคโปร์, คิวบา, อิรัก, อิตาลี, สเปน, ญี่ปุ่น, ยูโกสลาเวีย, ศรีลังกา, สาธารณรัฐเช็ก, คีร์กีซสถาน, แคนาดา, มาเลเซีย, สหราชอาณาจักรและอื่น ๆ
ที่ตั้ง:
บริษัทของเราตั้งอยู่ในเมืองจางเจียกังซึ่งเป็นเมืองท่า และอยู่ห่างจากเซี่ยงไฮ้เพียง 120 กม. ห่างจากซูโจว 60 กม. และอยู่ห่างจากอู๋ซี 60 กม.การสัญจรไปมาสะดวกมาก
