ประสิทธิภาพการถ่ายเทความร้อนสูง Boiler Fin Tube Serrated Spiral หม้อน้ำ Custom

ประสิทธิภาพการถ่ายเทความร้อนสูง Serrated Spiral Fin Tube หม้อน้ำปรับแต่งอย่างมีประสิทธิภาพ

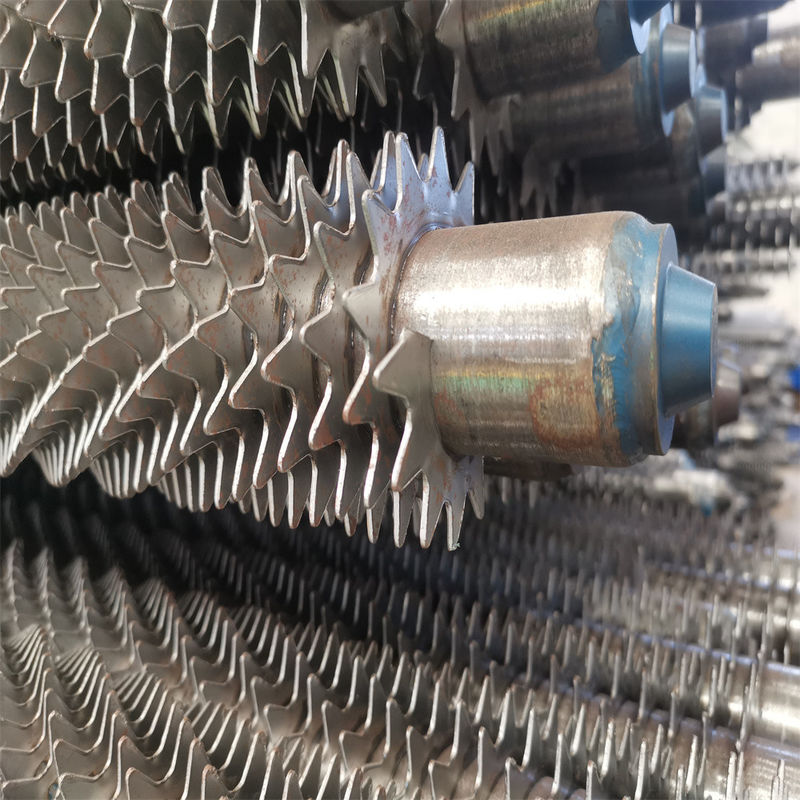

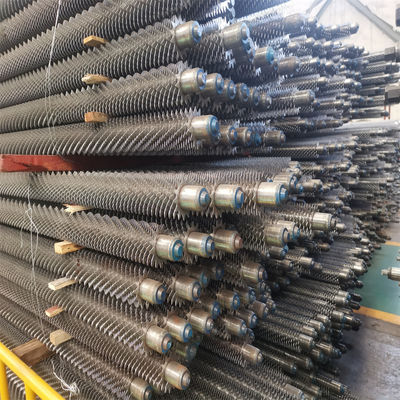

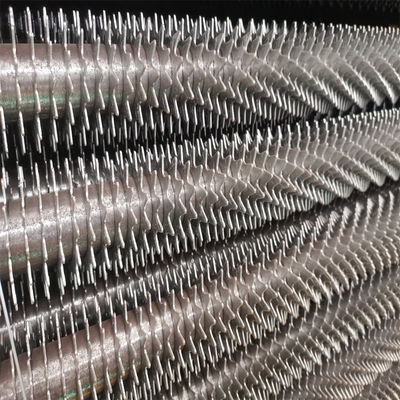

ท่อครีบเกลียวหยัก Description

ท่อครีบเกลียวหยักเป็นพื้นผิวขยายรูปทรงพิเศษที่พัฒนาบนพื้นฐานของท่อครีบเกลียวกระบวนการผลิตคล้ายกับของท่อครีบเกลียวเชื่อมความถี่สูง แต่ความแตกต่างคือต้องตัดช่องว่างของแถบก่อนที่จะม้วนท่อครีบเกลียวหยักเมื่อไขลาน ส่วนที่ตัดจะถูกแยกออกจากกันตามธรรมชาติ ทำให้เกิดรูปทรงเฟืองเทคโนโลยีการไขลานแบบครีบเกลียวแบบเกลียวความถี่สูงไม่เพียงแต่ลดความซับซ้อนอย่างมาก (การเสียรูป) เท่านั้น ได้รวมเข้ากับความแน่น ความแข็งแรงสูง แรงกระแทกจากความร้อนและการกระแทกทางกล ประสิทธิภาพการระบายความร้อนดี การสูญเสียการไหลเล็กน้อย ประสิทธิภาพการต้านทานการกัดกร่อนที่แข็งแกร่ง และมีการแพร่กระจายมาก พื้นผิว ในสภาพเย็นและร้อนเป็นเวลานานไม่ง่ายที่จะเปลี่ยนรูป อายุการใช้งานยาวนาน นอกจากนี้เนื่องจากการทำลายชั้นขอบเขตการไหลและการถ่ายเทความร้อนที่รุนแรงครีบฟันปลานี้มีการใช้กันอย่างแพร่หลายในเครื่องปรับอากาศและหม้อไอน้ำแบบประหยัด

พื้นที่ขนาดกะทัดรัดและต้นทุนต่ำ

ชุดท่อมีขนาดกะทัดรัดและลดความสูงของควันหางได้ดี

น้ำหนักรวมลดลงอย่างมากและภาระของระบบช่วงล่างลดลง

ลดต้นทุนของเครื่องประหยัดพลังงานและหม้อไอน้ำแบบรวม

ลดความต้านทานควันด้านข้าง

ลดต้นทุนการดำเนินงานและการลงทุนของพัดลมเหนี่ยวนำ

ข้อดี

1. ทนต่อการกัดกร่อนได้ดี

การสึกหรอส่วนใหญ่เกิดจากการกระแทกและผลกระทบของอนุภาคสีเทาบนท่อการสึกหรอรุนแรงที่สุดรอบท่อที่ระดับ 30 องศาเมื่อ S1/d=S2/d=2 ปริมาณการสึกหรอที่นี่เป็น 3 เท่าของค่าเฉลี่ย

เนื่องจากทิศทางการไหลของอากาศเปลี่ยน แถวที่สองจึงมีการสึกหรอรุนแรงที่สุดเมื่อ S1/d=S2/d=2 แถวที่สองจะมีการสึกหรอเป็นสองเท่าของการสึกหรอของแถวแรก และการสึกหรอของแถวถัดไปโดยทั่วไปจะสูงกว่าแถวแรก 30% ถึง 40%

การจัดเรียงของแถวแรกเหมือนกับการจัดเรียงของแถวแรกในลำดับ ภายใต้เงื่อนไขเดียวกัน การสึกหรอสูงสุดของมัดท่อตามยาวจะน้อยกว่ามัดของท่อที่เซ 3-4 เท่า

ความเร็วการสึกกร่อนของท่อเป็นสัดส่วนโดยตรงกับสัมประสิทธิ์ความไม่สม่ำเสมอของความเร็วก๊าซไอเสีย KV3.33 และเป็นสัดส่วนโดยตรงกับค่าสัมประสิทธิ์การไม่สม่ำเสมอของความเข้มข้นของเถ้าลอย Ku

เครื่องประหยัดหลอดครีบรูปตัว h ถูกจัดเรียงตามลำดับครีบรูปตัว h แบ่งพื้นที่ออกเป็นพื้นที่เล็กๆ หลายแห่ง และมีผลต่อการไหลของอากาศอย่างสม่ำเสมอเมื่อเทียบกับตัวประหยัดหลอดออปติคัล ตัวประหยัดครีบเกลียว และตัวประหยัดครีบตามยาวที่มีการจัดเรียงเซ อายุการใช้งานของการสึกหรอจะสูงขึ้น 3-4 เท่าภายใต้สภาวะอื่นๆ

แดมเปอร์ด้านก๊าซไอเสียปกป้องส่วนโค้งงอ

2. ลดการสะสมของฝุ่น

การเกิดขี้เถ้าเกิดขึ้นที่ด้านหลังท่อและด้านลม ทำให้ง่ายต่อการขูดท่อโดยการไม่เป็นระเบียบ และมีฝุ่นสะสมที่ด้านหลังน้อยกว่า ส่วนการจัดท่อตามลำดับ เนื่องจากการไหลของอากาศไม่สะดวกที่จะชะล้าง ด้านหลังของท่อมีเถ้าสะสมในการจัดเรียงท่อตามลำดับมากกว่าในคอลัมน์ที่ไม่ถูกต้อง

ครีบแบบ h เชื่อมทั้งสองด้านของท่อซึ่งไม่สะสมเถ้าในขณะที่การไหลของอากาศไหลตรงทิศทางการไหลของอากาศจะไม่เปลี่ยนแปลงและครีบไม่สะสมเถ้า

ช่องว่าง 4-10 ทิ้งไว้กลางครีบชนิด h ซึ่งสามารถนำทางการไหลของอากาศเพื่อกวาดครีบท่อเพื่อสะสมฝุ่น

เนื่องจากมุมก้นหอยของครีบนำทิศทางการไหล การสะสมของเถ้าของท่อครีบนั้นรุนแรงกว่า และไม่สามารถใช้ตัวประหยัดซึ่งไม่ก่อให้เกิดเถ้าหลวม การดำเนินการภาคสนามแสดงให้เห็นว่าท่อครีบรูปตัว h ไม่สะสมเถ้า ในขณะที่ครีบเกลียวนั้นจริงจัง

ท่อครีบตามยาวเกิดจากการไหลของอากาศไปตามครีบเมื่อครีบเชื่อมบนพื้นผิวและด้านหลังของเถ้าที่สะสม บางพื้นที่มีแนวโน้มที่จะสะสมฝุ่น

ครีบรูปตัว h ซึ่งสร้างช่องตรงทั้งสองด้าน มีผลพัดดีที่สุด

3. พื้นที่ขนาดกะทัดรัดและต้นทุนต่ำ

ชุดท่อมีขนาดกะทัดรัดและลดความสูงของควันหางได้ดี

น้ำหนักรวมลดลงอย่างมากและภาระของระบบช่วงล่างลดลง

ลดต้นทุนของเครื่องประหยัดพลังงานและหม้อไอน้ำแบบรวม

4. ลดความต้านทานควันด้านข้าง

ลดต้นทุนการดำเนินงานและการลงทุนของพัดลมเหนี่ยวนำ
