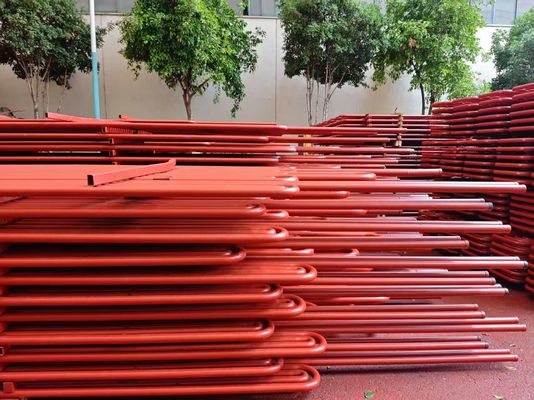

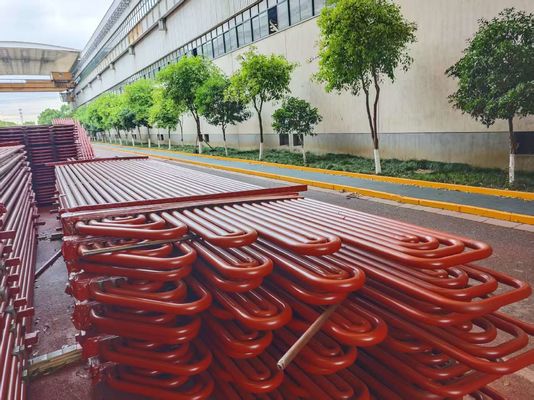

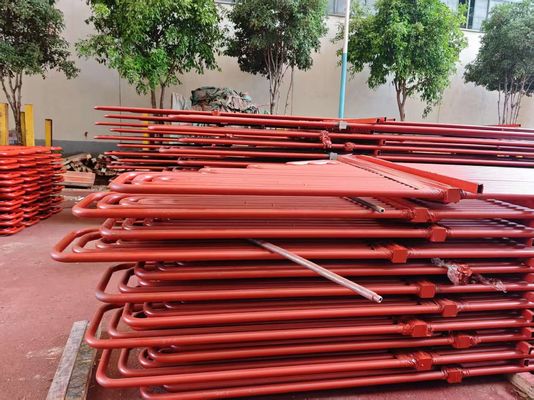

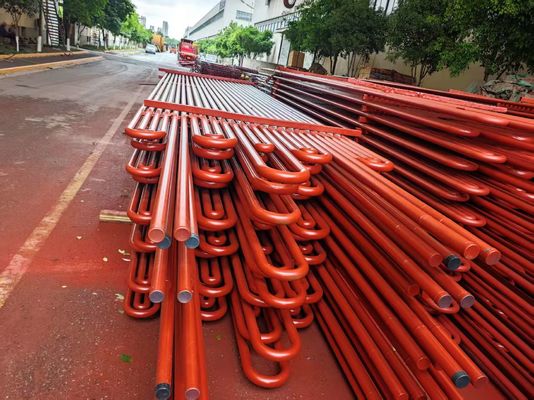

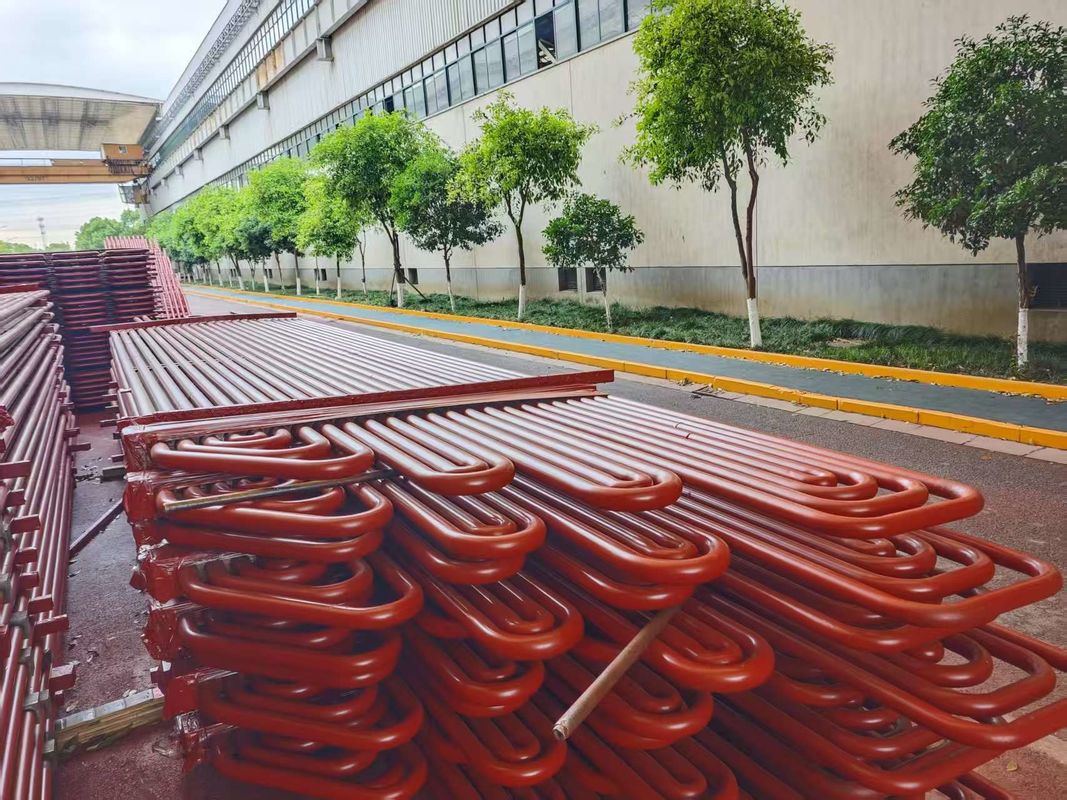

อุปกรณ์แลกเปลี่ยนความร้อน หลอด serpentine สําหรับเครื่องปั่นความร้อนที่ใช้เสีย

เครื่องแลกเปลี่ยนความร้อนหลอด serpentine สําหรับเครื่องปั่นความร้อนเสีย

การใช้งานหลักของท่อ serpentine คืออะไร?

มันถูกใช้อย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อน ระบบเย็น เครื่องเรดิเอเตอร์รถยนต์ และอุปกรณ์แปรรูปสารเคมี

การทดสอบคุณภาพบางส่วนที่เราดําเนินการรวมถึง:

การทดสอบเพิ่มเติมนอกจากการทดสอบที่กล่าวมาข้างต้นแล้ว เรายังทําการทดสอบเพิ่มเติมกับผลิตภัณฑ์ที่ผลิต

การนําเสนอสินค้า

ท่อ U-Bend ติดตามมาตรฐานต่อไปนี้:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

ประเภทเหล็ก:

ท่อของเหล็กสแตนเลสและเกรดเหล็กอื่น ๆ สามารถผลิตได้ตามข้อตกลง

ความต้องการทางเทคนิค:

ระเบียบมาตรฐานท่อตรงสําหรับบิด:

ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 เป็นต้น

การตรา:ก่อนบิด โดยเครื่องหมายตลอดความยาวของท่อ (ส่วนบิดหลังจากความร้อน

การรักษาโดยไม่ใช้เครื่องหมาย)

หมายเหตุ:การทําเครื่องหมายยังเป็นไปได้หลังจากบิดบนส่วนตรงของท่อบิด U

หลอดยูเบนด์:

- TEMA RCB 2.31 มาตรฐานของสมาคมผู้ผลิตเครื่องแลกเปลี่ยนท่อ (ฉบับที่ 9)

-ASTM A688/ASME SA688 ระเบียบมาตรฐานสําหรับท่อผสมผสานของ austenitic ทนต่อการกัดกร่อน

เกรดเหล็กที่ออกแบบสําหรับเครื่องปั่นน้ําอาหาร

-ASTM B163/ASME SA163 ความต้องการทางเทคนิคมาตรฐานสําหรับท่อของนิกเกิลและสกัดเหล็กของนิกเกิลสําหรับ

คอนเดนเซอร์และแลกเปลี่ยนความร้อน

- รายละเอียดของลูกค้า

รังสีโค้ง:จาก 1.5*OD ((กว้างภายนอก) ถึง 1500mm

เมื่อสั่งท่อที่มีรัศมีน้อยกว่าหรือเท่ากับ 1.5 *OD, มันจําเป็นต้องตกลงความละเอียดของกณิตศาสตร์.

ความยาวสูงสุดของท่อตรง: ((ก่อนการบิด): 35000 มม.

ความยาวขา:ขั้นต่ํา 1 เมตร สูงสุด 16500 มิลลิเมตร (สําหรับ Max R = 1500 มิลลิเมตร)

หมายเหตุ:ขนาดอื่นๆ ก็มีตามข้อตกลง

การรักษาความร้อน:ความเครียดลดลงหลังจากบิด U (พื้นที่บิดบวก 300MM สําหรับแต่ละขา)

การทดสอบแบบไฮโดรสแตติก หลังจากบิด U: ความดันการทดสอบสูงสุด 600 บาร์, ละลาย 10 วินาที

น้ําล้างจากสาร การทําความสะอาดอากาศดันหลังการทดสอบน้ํา

การบรรจุ: ในกล่องไม้ที่แข็งแรงและเหมาะสําหรับการขนส่ง

ท่อทุกความยาว, รัศมี, กว้าง, ตามความต้องการของ PO และถูกลมในพอลีเอเธลีน

ผนังที่มีหมวกพลาสติกอ่อนบนปลายทั้งสองของท่อ
