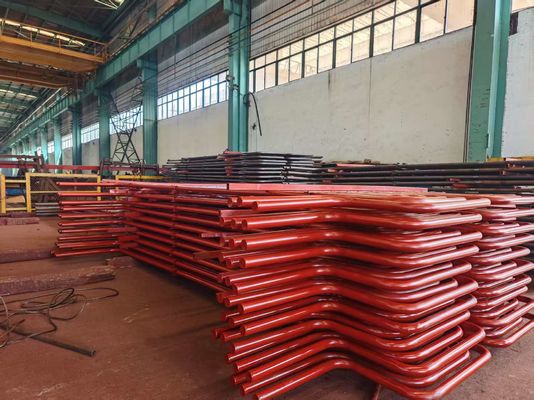

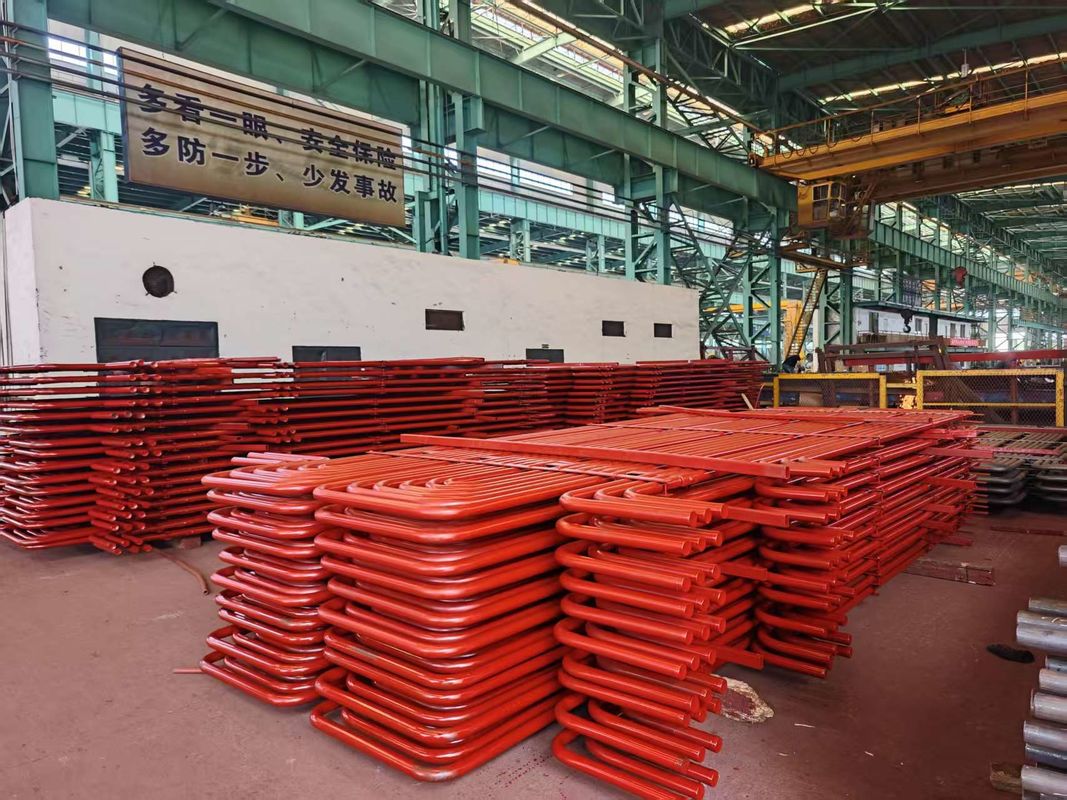

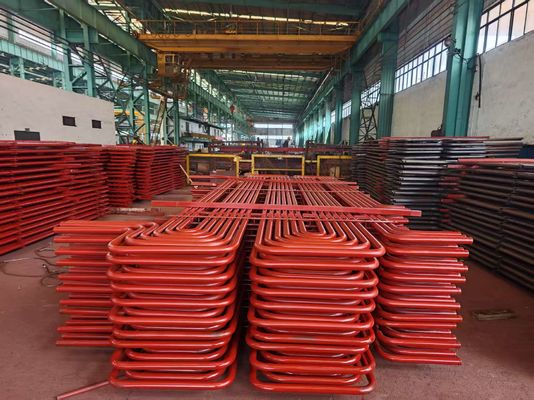

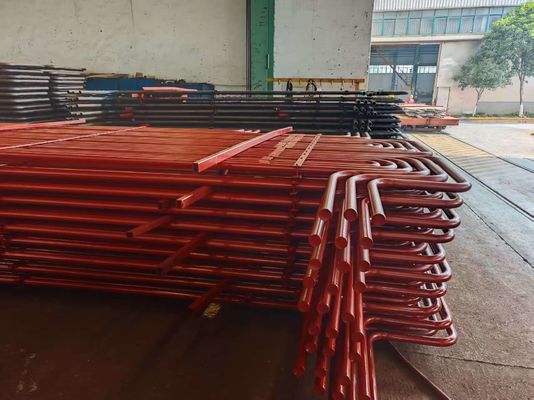

ASME SA192 หลอด serpentine สําหรับ Superheater Coil Bending ด้วยรายละเอียดตามสั่ง
Product Details
| วัสดุ: | เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน โลหะผสมเหล็ก | สี: | ปรับแต่งได้ |
|---|---|---|---|
| รูปทรง: | ยูโค้ง , ตรง , คอยล์ , ท่องู | การใช้งาน: | หม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน พลังงาน ปิโตรเคมี นิวเคลียร์ |
| OD: | 1.5 ถึง 1500 มม | ปลาย: | ผสมผสาน |
| เน้น |
ท่อขดงู ASME SA192,ท่อดัดขดซุปเปอร์ฮีทเตอร์,ข้อมูลจำเพาะท่อขดงูแบบกำหนดเอง |
||
Product Description
ท่อขดเซอร์เพนทีน ASME SA192 สำหรับการดัดขดลวดซุปเปอร์ฮีทเตอร์ พร้อมข้อกำหนดเฉพาะ
ใช้วัสดุอะไรสำหรับท่อเซอร์เพนทีน?
โดยทั่วไปคือเหล็กกล้าคาร์บอน, สแตนเลส หรือโลหะผสมทองแดง ขึ้นอยู่กับการใช้งาน
ข้อกำหนดทางเทคนิค:
ข้อกำหนดมาตรฐานสำหรับท่อตรงสำหรับการดัด:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, ฯลฯ
การทำเครื่องหมาย: ก่อนการดัดโดยเครื่องทำเครื่องหมายตลอดความยาวท่อ (ส่วนที่โค้งงอหลังการอบชุบด้วยความร้อนโดยไม่มีเครื่องหมาย)
หมายเหตุ: การทำเครื่องหมายยังสามารถทำได้หลังการดัดบนส่วนตรงของท่อ U-Bending
ท่อ U-Bend:
-มาตรฐาน TEMA RCB 2.31 ของสมาคมผู้ผลิตเครื่องแลกเปลี่ยนความร้อน (ฉบับที่ 9)
-ASTM A688/ASME SA688 ข้อกำหนดมาตรฐานสำหรับท่อเชื่อมของเหล็กกล้าทนต่อการกัดกร่อนออสเทนนิติกเกรดที่ออกแบบมาสำหรับหม้อไอน้ำป้อนน้ำ
-ASTM B163/ASME SA163 ข้อกำหนดทางเทคนิคมาตรฐานสำหรับท่อของนิกเกิลและโลหะผสมนิกเกิลสำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน
-ข้อกำหนดของลูกค้า
รัศมีการดัด: ตั้งแต่ 1.5*OD (เส้นผ่านศูนย์กลางภายนอก) ถึง 1500 มม.
เมื่อสั่งซื้อท่อที่มีรัศมีน้อยกว่าหรือเท่ากับ 1.5*OD จำเป็นต้องตกลงความแม่นยำของเรขาคณิต
ความยาวสูงสุดของท่อตรง: (ก่อนการดัด): 35000 มม.
ความยาวขา: ขั้นต่ำ 1 เมตร, สูงสุด 16500 มม. (สำหรับ R สูงสุด = 1500 มม.)
หมายเหตุ: มีขนาดอื่นๆ ตามข้อตกลง
การอบชุบด้วยความร้อน: คลายความเครียดหลังการดัด U (พื้นที่ดัดบวก 300 มม. สำหรับแต่ละขา)
การทดสอบไฮโดรสแตติกหลังการดัด U: แรงดันทดสอบสูงสุด 600 บาร์ แช่ 10 วินาที ด้วย
น้ำ Dematerialized การทำความสะอาดด้วยอากาศอัดหลังการทดสอบไฮโดร
บรรจุภัณฑ์: ในกล่องไม้ที่แข็งแรงทนทานต่อการขนส่งซึ่งผ่านการรมควันล่วงหน้าตามขนาดที่สอดคล้องกันสำหรับ
ความยาว, รัศมี, เส้นผ่านศูนย์กลางของแต่ละท่อ ตามข้อกำหนดของ PO รวมถึงห่อด้วยโพลีเอทิลีน
ฟิล์มที่มีฝาพลาสติกอ่อนนุ่มที่ปลายทั้งสองด้านของท่อ
The ท่อเซอร์เพนทีน ปฏิบัติตามมาตรฐานต่อไปนี้:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
การทดสอบคุณภาพบางส่วนที่เราดำเนินการ ได้แก่:
| การทดสอบการกัดกร่อน | ดำเนินการเมื่อได้รับคำขอพิเศษจากลูกค้าเท่านั้น |
| การวิเคราะห์ทางเคมี | การทดสอบทำตามมาตรฐานคุณภาพที่กำหนด |
| การทดสอบแบบทำลาย/เชิงกล | แรงดึง | ความแข็ง | การแบน | บาน | หน้าแปลน |
| การทดสอบการโค้งงอกลับและ Re. flat | ดำเนินการตามมาตรฐานที่เกี่ยวข้องและบรรทัดฐาน ASTM A-450 และ A-530 ซึ่งช่วยให้มั่นใจได้ถึงการขยายตัว การเชื่อม และการใช้งานที่ไม่ยุ่งยาก ณ จุดสิ้นสุดของลูกค้า |
| การทดสอบกระแสวน | ทำเพื่อตรวจจับความไม่สม่ำเสมอในใต้พื้นผิวโดยใช้ระบบทดสอบ Digital Flaw-mark |
| การทดสอบไฮโดรสแตติก | การทดสอบไฮโดรสแตติก 100% ดำเนินการตามบรรทัดฐาน ASTM-A 450 เพื่อตรวจสอบการรั่วไหลของท่อ และแรงดันสูงสุดที่เราสามารถรองรับได้คือ 20Mpa/7s |
| การทดสอบแรงดันอากาศ | เพื่อตรวจสอบหลักฐานการรั่วไหลของอากาศ |
| การตรวจสอบด้วยสายตา | หลังจากการทำให้เป็นกลาง ท่อและท่อแต่ละเส้นจะได้รับการตรวจสอบด้วยสายตาอย่างละเอียดโดยเจ้าหน้าที่ที่ผ่านการฝึกอบรมเพื่อตรวจจับข้อบกพร่องบนพื้นผิวและข้อบกพร่องอื่นๆ |
เกรดเหล็ก:
| เฟอร์ไรต์ | ออสเทนไนต์ | ดูเพล็กซ์ | ซุปเปอร์ดูเพล็กซ์ | Ni-Alloys | ไทเทเนียม |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
ท่อของโลหะผสมและเกรดเหล็กอื่นๆ สามารถผลิตได้ตามข้อตกลง
การทดสอบเพิ่มเติม:นอกเหนือจากการทดสอบที่กล่าวมาข้างต้น เรายังดำเนินการทดสอบเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ที่ผลิตด้วย การทดสอบที่ดำเนินการภายใต้สิ่งนี้ ได้แก่:
|
· การทดสอบกระแสวน · การทดสอบ O.P · การทดสอบการถ่ายภาพรังสี |
· การทดสอบการกัดกร่อน · การทดสอบจุลภาค · การทดสอบมาโคร |
· การทดสอบ IGC · การทดสอบอัลตราโซนิก · การทดสอบการเจาะของเหลว |
Hua Dong Energy Technology เริ่มผลิตท่อเซอร์เพนทีนตั้งแต่ปี 1985 จนถึงขณะนี้ได้จัดหาท่อเซอร์เพนทีนเหล็กกล้ามากกว่า 300,000 ตันไปยังกว่า 30 ประเทศ
Hua Dong Energy Technology จัดการกับท่อและท่อไร้รอยต่อและเชื่อมสแตนเลสออสเทนนิติก เหล็กกล้าโลหะผสมนิกเกิล (Hastelloy, Monel, Inconel, Incoloy) มานานกว่า 35 ปีแล้ว ในแต่ละปีขายท่อและท่อเหล็กมากกว่า 50,000 ตัน ลูกค้าของเราครอบคลุมกว่า 45 ประเทศ เช่น อิตาลี สหราชอาณาจักร เยอรมนี สหรัฐอเมริกา แคนาดา ชิลี โคลอมเบีย ซาอุดีอาระเบีย รัสเซีย เกาหลี สิงคโปร์ ออสเตรเลีย โปแลนด์ ฝรั่งเศส ....และบริษัทสาขาและโรงงานของกลุ่มของเราได้รับการอนุมัติจาก: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001
